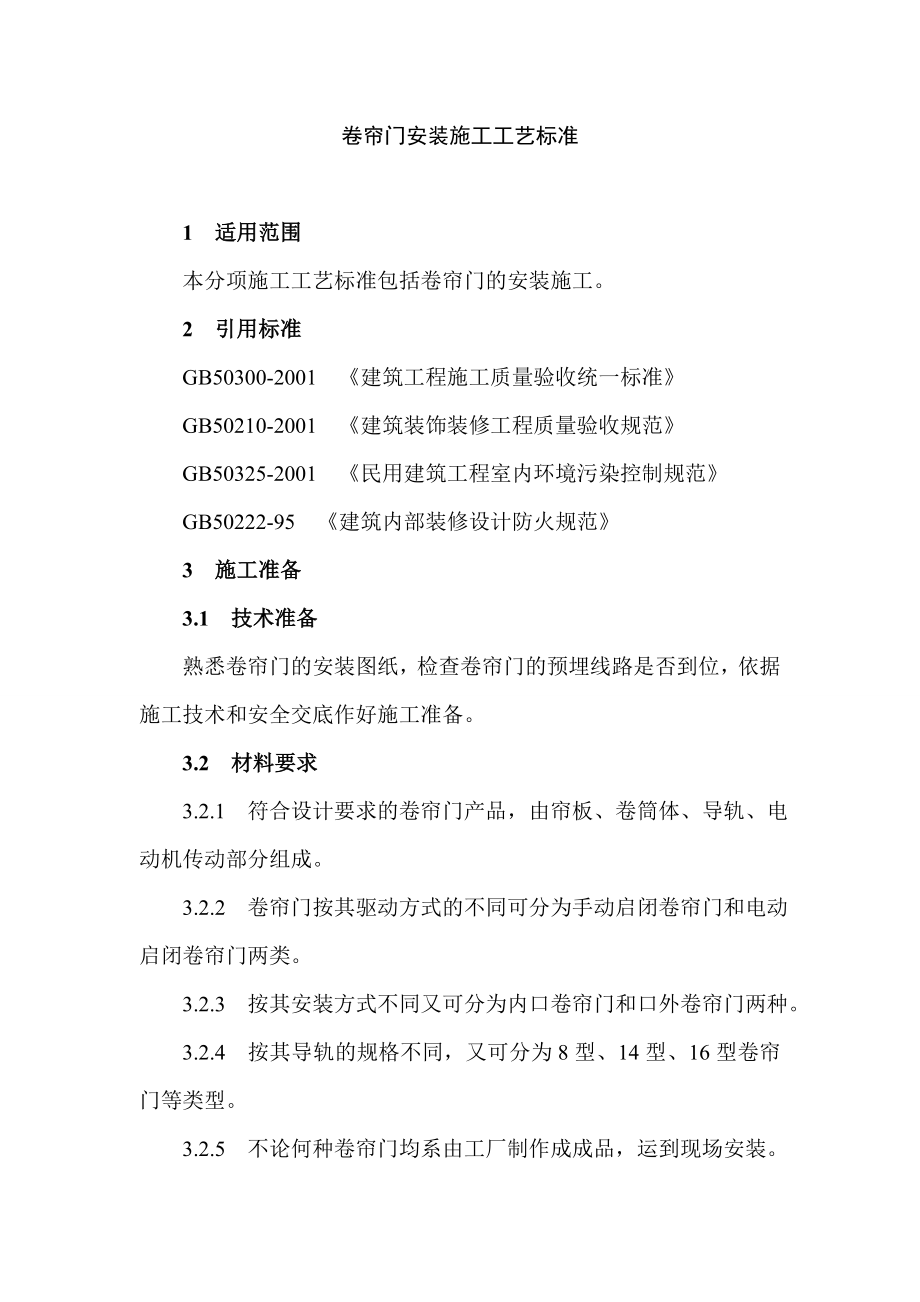

1、卷簾門安裝施工工藝標準1 適用范圍本分項施工工藝標準包括卷簾門的安裝施工。2 引用標準GB50300-2001 建筑工程施工質量驗收統一標準GB50210-2001 建筑裝飾裝修工程質量驗收規范GB50325-2001 民用建筑工程室內環境污染控制規范GB50222-95 建筑內部裝修設計防火規范3 施工準備3.1 技術準備熟悉卷簾門的安裝圖紙，檢查卷簾門的預埋線路是否到位，依據施工技術和安全交底作好施工準備。3.2 材料要求3.2.1 符合設計要求的卷簾門產品，由簾板、卷筒體、導軌、電動機傳動部分組成。3.2.2 卷簾門按其驅動方式的不同可分為手動啟閉卷簾門和電動啟閉卷簾門兩類。3.2.3

2、按其安裝方式不同又可分為內口卷簾門和口外卷簾門兩種。3.2.4 按其導軌的規格不同，又可分為8型、14型、16型卷簾門等類型。3.2.5 不論何種卷簾門均系由工廠制作成成品，運到現場安裝。4 主要機具（表2.3）此外，還有粉線包、螺絲刀、錘子、線墜、水平尺、直尺等。主要機具一覽表 表2.3序號名 稱數 量規 格說 明1切 割 機12電 焊 機1BX-2003手 電 鉆2牧田64104沖擊電鉆25專用夾具36刮 刀25 作業條件5.1 必須檢查產品的基本尺寸與門窗口的尺寸是否相同，導軌、支架的數量是否正確。5.2 結構表面的找平層必須完成，達到強度、平整度符合要求。5.3 門口預埋件、支架埋件位

3、置正確。6 施工工藝6.1 工藝流程洞口處理彈線固定卷筒傳動裝置空載試車裝簾板安裝導軌試車清理6.2 操作工藝普通卷簾門的安裝方式與防火卷簾門相同，但防火卷簾門的安裝要求高于普通卷簾門。因為防火卷簾門一般采用冷扎帶鋼制成，必須配備溫感、煙感報警系統、配備加密水噴系保護后共同作用，一旦發生火情，通過自動報警系統將信號反饋給消防中心，由消防中心發出指令將卷簾門自控下降，定點延時關閉（距地1.51.8m）水噴淋動作，噴水降溫保護卷簾，使人員能及時疏散。6.2.1 洞口處理：復核洞口與產品尺寸是否相符。防火卷簾門的洞口尺寸，可根據3M0模制選定。一般洞口寬度不宜大于5m，洞口高度也不宜大于5m。并復核

4、預埋件位置及數量。各部件尺寸見表3.2。防火卷簾門各部件尺寸 表3.2洞口寬洞口高最大外形寬頂高最大外形厚abcd50005000W+305H+806301402201402006.2.2 彈線：測量洞口標高，彈出兩導軌垂線及卷筒中心線。6.2.3 固定卷筒、傳動裝置：將墊板電焊在預埋鐵板上，用螺絲固定卷筒的左右支架，安裝卷筒。卷筒安裝后應轉動靈活。安裝減速器和傳動系統。安裝電氣控制系統。6.2.4 空載試車：通電后檢驗電機、減速器工作情況是否正常，卷筒轉動方向是否正確。6.2.5 裝簾板：將簾板拼裝起來，然后安裝在卷筒上。6.2.6 安裝導軌：按圖紙規定位置，將兩側及上方導軌焊牢于墻體預埋件

5、上，并焊成一體，各導軌應在同一垂直平面上。安裝水幕噴淋系統，并與總控制系統聯結。6.2.7 試車：先手動試運行，再用電動機啟閉數次，調整至無卡住、阻滯及異常噪音等現象為止，啟閉的速度符合要求。全部調試完畢，安裝防護罩。6.2.8 清理：粉刷或鑲砌導軌墻體裝飾面層，清理現場。7 質量標準7.1 主控項目7.1.1 特種門的質量和各項性能應符合設計要求。7.1.2 特種門的品種、類型、規格、尺寸、開啟方向、安裝位置及防腐處理應符合設計要求。7.1.3 特種門的安裝必須牢固。預埋件的數量、位置、埋設方式、與框的連接方式必須符合設計要求。7.1.4 特種門的配件應齊全，位置應正確，安裝應牢固，功能應滿足使用要求和特種門的各項性能要求。7.2 一般項目7.2.1 特種門的表面裝飾應符合設計要求。7.2.2 特種門的表面應潔凈，無劃痕、碰傷。
