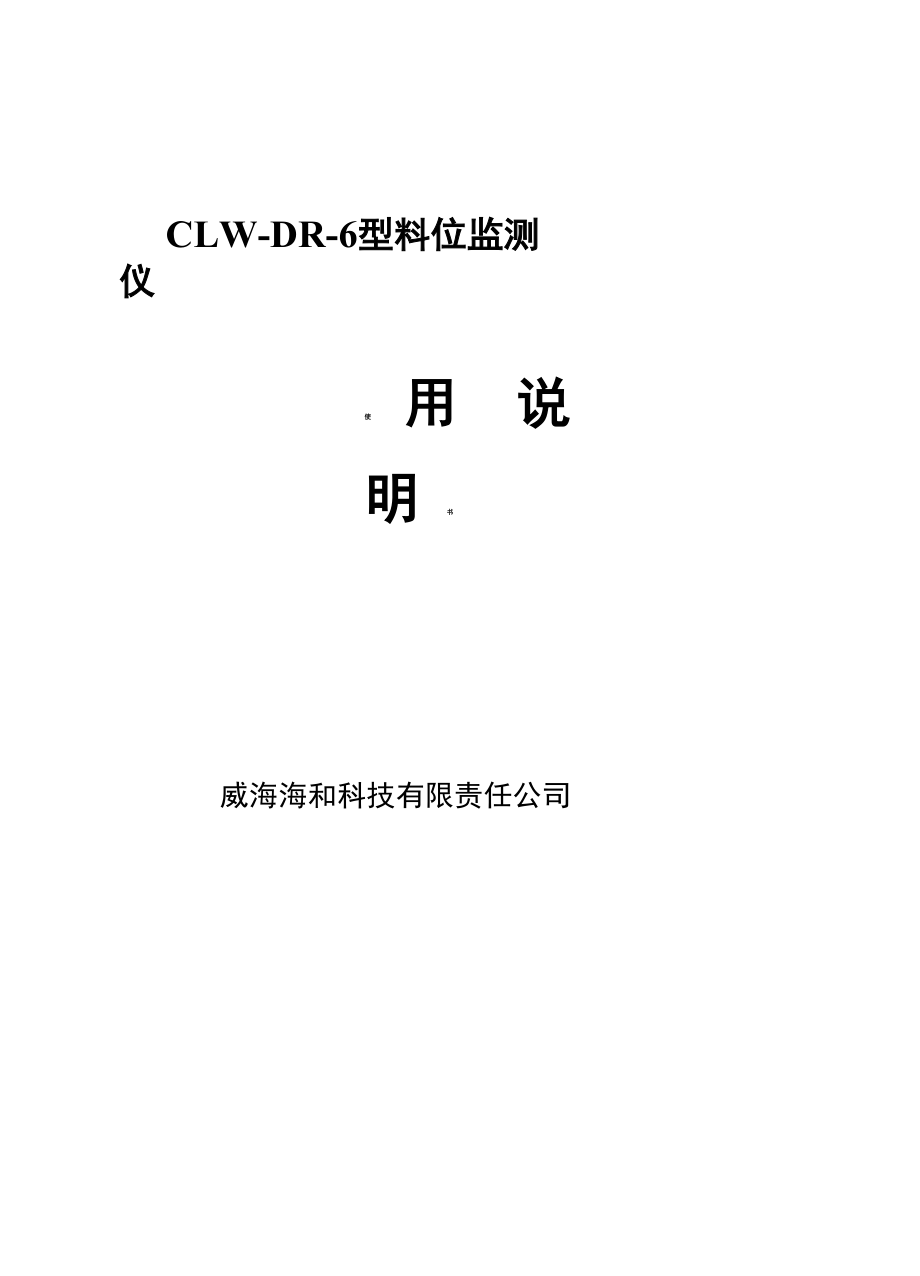

1、CLW-DR-6型料位監測儀使 用 說 明 書威海海和科技有限責任公司CLW-DR-6型料位監測儀簡介一、最佳應用場所灰庫、水泥倉、石灰粉料位儀結構示意圖倉等粉狀物料倉二、系統配置（每套含）：CLW-DR-6A型料位監測儀傳感器一 支,CLW-DR-6A變送器一只，顯示儀表 一只。三、測量原理：采用分段電容連續測量技術，傳感器由多 路結構和尺寸完全相同或成比例的段電容依 次連接而成，形成標尺型測量結構。各段電 容既互相獨立又互相配合，可實時監測物料 的介電常數變化，并據此完成自動校準，通 過單片機系統的智能處理，實現物位的實時 高精度測量。四、特點：1. 實時高精度測量物位；2. 自定標，自校

2、準，不需現場調校；3. 不受物料濕度、溫度、密度及飛灰的影響;4. 抗靜電、耐磨損、抗粘連；5. 免維護運行，自診斷軟件；6. 有限柔性傳感器結構，長壽命運行;7. 低頻測量系統，高穩定性，抗干擾能力強;8. 標準電流輸出，易與微機相連。 五、技術指標：1. 電源：AC220V土 10% 功率：15W2. 變送器環境溫度：-20+70 C3. 絕對誤差： 0.2m4. 變送器輸出電流信號： 420mA5. 數顯二次儀表，上下限報警輸出，報警值任設6. 標準量程：016m （特殊需要可特制）7. 傳感器長期使用溫度： 110C8. 防爆類型：本安型第二部分CLW-DR-6型料位監測儀現場安裝一：

3、安裝準備1.在倉頂選擇合適位置開孔，開孔位置應本著以下原則:開孔位置上方要有2.5m高度的空間;開孔位置靠近料倉中央。2.法蘭安裝：法蘭應與倉壁內鋼筋、鋼板焊接良好;_.山：均布法蘭上口應高出地面，以防進水;料位儀安裝法蘭如右圖。3.電纜敷設：料位儀法蘭尺寸圖) 考 參法蘭型號：.I iw現場至集控室敷設四芯屏蔽阻燃電纜一根，其中兩芯為輸入電源線，兩芯為電流輸出線，電源線與信號線分開為佳，電纜屏蔽層在集 控室單端穩固接地。4.顯示儀表開孔尺寸：長X高二152 X 76mm。十 AC220V變送器接線端子圖二、現場安裝安裝料位儀最好在空倉時進行，若難于空倉安裝，應確保傳感器的總 高度高于倉內無料

4、段的高度不超過2 米。（1）、搬運傳感器至現場安裝位置時，應連同外包裝一起搬運；（2）、在安裝現場，拆去墊塊，將傳感器打開成直線型，注意傳感器 各測量段的分組情況，包裝時在一條直線上的為一組，從下向上依次為第 一組、第二組、第三組，每組測量段在打開時應保持彼此壓緊狀態；（3）、檢查確保第一組的各段電纜線外的細熱縮管在對應各段的測量 極管內，若伸出塑料頭外，應將其送入本組對應的測量極管內；（4）、將第二組測量段向下拉伸與第一組測量段壓緊，注意拉伸時應 連同第二組的電纜線一起拉伸，避免測量段內電纜帶細熱縮管的部分抻 出，若伸出測量極管外，應將其送入對應的測量極管內；（5）、依次類推，將所有各組測量

5、段壓緊；（6）、將伸縮套的兩件鋼管反方向拉開，預抻緊鋼絲繩，將電纜送入 伸縮套內至電纜外玻璃絲套管上的標記與頂端支撐墊的上端面平齊，用螺 栓將支撐墊與絕緣防轉塊擰緊，再將一個鎖緊螺母擰在伸縮套的螺紋處；（7）、將頂端法蘭盤自傳感器底部穿入至傳感器上端的絕緣防轉塊 處，注意法蘭盤上有橡膠石棉墊的一面向下，用螺栓將絕緣防轉塊擰緊在 法蘭盤上；（8）、將傳感器自下向上依次放入倉內，注意轉動碗處不得擠壓電纜， 放至伸縮套部位時，將兩個鎖緊螺母在螺紋處鎖緊，鎖緊時必須保證伸縮 套底部的塑料件與最上面一個測量段的塑料件壓緊；(9) 、檢查各件彼此壓 緊無縫隙，螺栓處于擰緊狀 態，在各件的縫隙及鋼絲繩 夾的

6、螺母處涂抹玻璃膠，套 上PVC管及頂端絕緣護座， 墊好大密圭寸墊，放上連接法 蘭及變送器外殼，用螺栓將 其與法蘭盤及安裝法蘭連在 一起，參見安裝順序圖；(10) 、在變送器外殼出 線孔處塞入小密封墊，灌封 703 膠。三、電纜連接(1)、將傳感器電纜的 芯線(加異型管的相應各段 導線)依次接到對應編號的 鳳凰插座上(標號121)， 屏蔽線和鋼絲繩引線接到對 應的等電位插座上(標號P, 11111-r1 n11kJ1 1大密封墊小密封墊頂端絕緣護座- L套管安裝順序圖或0V)，若在運行狀態下接線，必須采取防靜電措施，即在接線時用導線 將芯線可靠接地，接完以后再撤掉導線;(2 )、將料位儀信號傳輸

7、電纜及電源電纜自變送器外殼的出線座穿入，若電纜難于整體穿入，可將電纜外護套及外屏蔽層剝去一小段，剝去后用防水膠帶緊密纏繞屏蔽層根部，參見安裝示意圖；3)、出線座處用系統自帶的 703 膠灌封以防進水，料位儀變送器下oo密封膠灌封部位防水膠帶密封部位出線座!|安裝示意圖部的電纜牢固固定于連接法蘭上；(4)、將信號傳輸電纜及電源電纜按照接線座上標記的符號正確連接，二次儀表按照對應的順序正確連接，注意信號傳輸電纜的正負需對應起來，檢查無誤后通電即可使用。420mA電流輸出接交流電源傳感器電纜插座變送器板 - 電源、信號電纜插座變送器外殼0OCOOCOC)OOococ廠、*廠 J,OO QcDO00O

8、O排線插座第三部分 CLW-DR-6 型料位監測儀調試及維護一、自動調試安裝料位儀最好在空倉時進行。安裝完成后，若能確認料位儀在安裝 前未進行通電試驗，則料位儀通電顯示3 個測量循環，將測量電容值作為 各段無料電容值予以保存（出廠時循環次數 NN 值設為 3，保存電容后 NN自動為0）；若已進行通電試驗，則需參照第三部分“NN值的設置” 將 NN 值重新設置為 3。運行過程中，數碼管循環顯示物料高度值（H）、測量段1的電容實 測值C1、測量段2的電容實測值C2、界面段有料時的電容變化 量（CE）。隨著物料的上下變化，CE隨時顯示當前物料所在界面的測量 段的電容變化量，并自動測量計算，自動修正校

9、準，準確監測料倉內物位 的高度。二、手動調試若非空倉安裝，就需要根據當前顯示的電容實測值，手動設置各測量 段的電容初始值（此時需將NN值設為0,設置方法參見第三部分“NN 值的設置”），參見調試備忘錄。參數設置說明：1 按鍵作用：變送器顯示板上有 8位數碼管，數碼管下部有兩個按鍵，左側按鍵標 記為S1,右側按鍵標記為S2。按鍵S1（向右移位鍵）：每按動按鍵S1次，閃爍位向右移動一位。按鍵S2 （位加鍵）：每按動按鍵S2 次，閃爍位的數值將增加1。2 輸入參數Cd 00120閃爍位的顯示范圍：右數第五位的顯示范圍0，1，2，3，4，5，6， 右數1至4位顯示范圍為09。 、同時按住SI、S2至屏

10、幕顯示Cd DOuSCI閃爍 、松開S2、S1,看到屏幕從左端第一位開始閃爍。 、按S1鍵，將閃爍位移到右數第三位，按動S2 .UU UU 嚴（J鍵一次，將百位數值調為1。數據顯示為閃爍 、按動S1鍵一次，將閃爍的位移至右數第二位。按動S2鍵，將十位數值調為2。數據顯示為Cd 00 、繼續按S1鍵，當C閃爍時，按動S2鍵，會看到每按一次，數據將依次顯示 “C01 *，C02 *，C03 *, ”3將記錄的數值輸入當按動S2出現C01 *，在“C”位閃爍時，按S1移位至需要 修改的位置，按動S2，對該位數值進行修正，同樣可對其它各位進行修 正。將C01數值輸入完成之后，連續按動S1至C01的“C

11、”位閃爍時， 按動S2會看到出現C2 *，同樣完成C02初始值的輸入。同理依次 完成其它參數初始值的輸入。4. 將輸入的數值存儲繼續按動si、S2至出現“cd 00000”改變顯示數據為d uoei閃爍輸入00121后在“C”閃爍時按動S2鍵存儲。存儲過程中，數據前兩位 顯示“CD”其他幾位全滅。存儲完成后，恢復正常顯示。5. 參數瀏覽:輸入參數Cd 00110，當閃爍位為“C”時，進入參數瀏覽狀態。所 有參數將顯示一遍，但不可改變（按鍵失效）。參數顯示完成后，自動恢 復正常顯示。該過程不影響實際的高度輸出和電流輸出。6實測高度計算公式：h 1 Hj + C C0 xHi戸CEi其中Hj第j滿

12、料段的長度Hi界面段的長度Ci界面段的電容實測值，Ci0界面段的電容初始值，（空倉情況下安裝完成后通電，變送器自動測量的電容值作為初始電容值自動保存）CEi界面段的滿料電容變化量，H顯示物料高度值。7注意事項：傳感器安裝在倉內時，若傳感器下部有一段或幾段與倉側壁或倉 底面接觸（無料時顯示滿料值），可將這幾段的電纜引線懸空不接， 將其余各路按照從下向上的先后順序依次接于鳳凰插座上，如第一、 第二段碰壁，可將第三段電纜接編號1 的位置，第四段接編號2 的位 置，依次類推，屏蔽線連接部分不變，各測量段的長度值也應按照當 前對應的實際值重新設置。三、NN值的設置1輸入參數 Cd 00120，同第二部分

13、的（3）。2設置 NN 值：當按動S2出現nn *，在第一個“n”閃爍時，連續按動S1至個位數值閃爍，按動S2鍵修改該位數值（空倉時將該位數值設 為 3，測量電容值作為各段無料電容值予以自動保存；有料時將該位 數值設為0,需要手動設置各段無料電容值），連續按動SI、S2,將 其它位均設為 0（若其它各位已經為 0，就不需要再修改）。3存儲 NN 值：繼續按動SI、S2至出現Cd *，輸入00121后在“C”閃爍時按動S2鍵存儲。四、調試備忘錄調試備忘錄編號：進入(CD)字符顯示及含義設置范圍出廠設置存儲(CD)120C01C21：各測量段無料電容值(pf)空倉時的實測值121H01H21：各測

14、量段長度由各段傳感器的 具體長度定A04：設置電流4mA1000左右A20：設置電流20mA6000左右DA：設置電流輸出速度11000 (mm)HH：量程，20mA對應高度116000 (mm)LL：零位遷移量，根據實際情況確定(mm)CF：參考電容值1000LC：電容濾波系數未用，保留NN：空倉檢測，間隔多長時間 保存電容初始值010(空倉)，0 (非空 倉)HN：測量段數與傳感器段數一致CE：每米有料電容變化量150CB：有料最小電容變化量10CH：傳感器信號的最大量根據實際情況確定CL：傳感器信號的最小量5CN：開機后，輸出實測高度的時間010110正覽參高值,自動電流正常顯示，不影響目的：便于現場記錄參數 正常的咼度顯示(電流輸出)無五、維護保養正確安裝、接線、調試后的料位儀無需特別維護和保養，但應注意以 下事項，以保證料位儀安全、可靠、長壽命運行。1料位儀嚴禁其它重物撞擊；2料位儀變送器外殼不得直接用水沖洗；3信號傳輸電纜及電源電纜外裸露部分應加保護護套，以防老化；4電纜應固定于機架及料位儀法蘭上，不得自由擺動及拖動。
