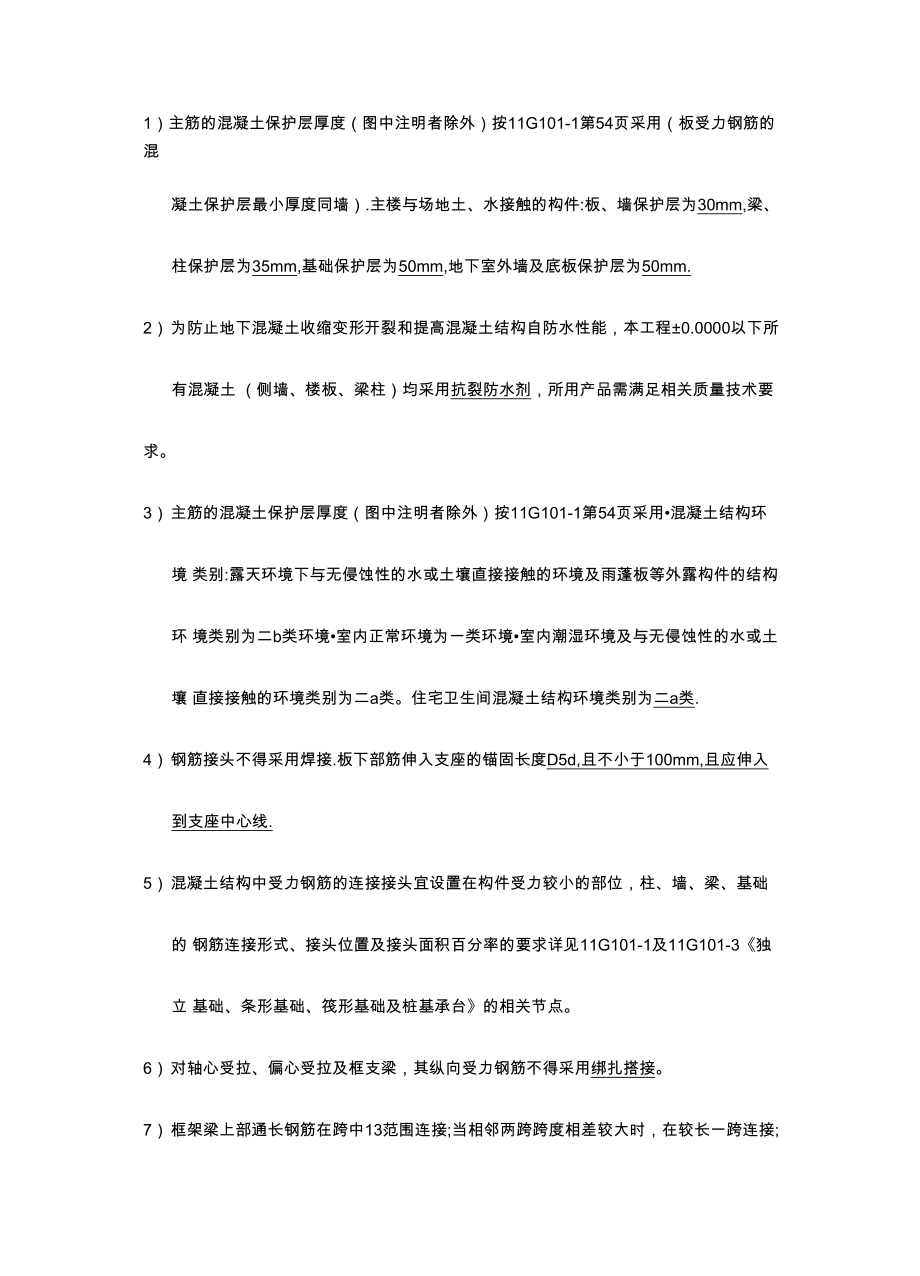

1、1）主筋的混凝土保護層厚度（圖中注明者除外）按11G101-1第54頁采用（板受力鋼筋的混凝土保護層最小厚度同墻）.主樓與場地土、水接觸的構件:板、墻保護層為30mm,梁、 柱保護層為35mm,基礎保護層為50mm,地下室外墻及底板保護層為50mm.2）為防止地下混凝土收縮變形開裂和提高混凝土結構自防水性能，本工程0.0000以下所有混凝土 （側墻、樓板、梁柱）均采用抗裂防水劑，所用產品需滿足相關質量技術要求。3）主筋的混凝土保護層厚度（圖中注明者除外）按11G101-1第54頁采用混凝土結構環境 類別:露天環境下與無侵蝕性的水或土壤直接接觸的環境及雨蓬板等外露構件的結構環 境類別為二b類環境

2、室內正常環境為一類環境室內潮濕環境及與無侵蝕性的水或土壤 直接接觸的環境類別為二a類。住宅衛生間混凝土結構環境類別為二a類.4）鋼筋接頭不得采用焊接.板下部筋伸入支座的錨固長度D5d,且不小于100mm,且應伸入 到支座中心線.5）混凝土結構中受力鋼筋的連接接頭宜設置在構件受力較小的部位，柱、墻、梁、基礎的 鋼筋連接形式、接頭位置及接頭面積百分率的要求詳見11G101-1及11G101-3獨立 基礎、條形基礎、筏形基礎及樁基承臺的相關節點。6）對軸心受拉、偏心受拉及框支梁，其縱向受力鋼筋不得采用綁扎搭接。7）框架梁上部通長鋼筋在跨中13范圍連接;當相鄰兩跨跨度相差較大時，在較長一跨連接; 下部

3、鋼筋在框架柱內錨固和搭接.8）樓板上部通長鋼筋在跨中1/3范圍連接;當相鄰兩跨跨度相差較大時,在較長一跨連接;下 部鋼筋在梁內錨固.板上部兩側標高不等（高差小于等于50）時，施工時宜盡量拉通布置.9）當受力鋼筋的直徑不小于25mm時，鋼筋的連接應采用機械連接接頭或焊接接頭，機械 連接接頭的性能等級級。10）柱的縱筋不應與箍筋、拉筋及預埋件等焊接。11）當梁側邊與柱側邊齊平時，梁外側縱向鋼筋應在柱附近按1：12自然彎折，且從柱縱筋 內側通過或錨固。12）框架梁和次梁的構造要求詳見國標圖集 11G101-1 第 7988 頁。除圖中注明者外，本 工程次梁端部按鉸接進行錨固。13）主次梁相交處，主梁

4、箍筋應貫通設置，在次梁兩側的主梁中應設置附加箍筋或吊筋， 附 加箍筋或吊筋的直徑和數量詳見梁配筋圖構造做法詳見國標圖集11G101-1第87頁?？蛄阂欢藶榱簳r，水平縱筋錨固長度不滿足要求時按國標圖集11G101-1第55頁錨固 方式錨固。14）主次梁相交處，當主次梁高度相同時，次梁下部縱向受力鋼筋均應設置于主梁的下部縱 向受力鋼筋之上，構造做法詳見圖一, 當梁底標高低于主梁標高時，構造做法詳見圖二。15）梁箍筋和預埋件不得與梁縱向受力鋼筋焊接。16）板底部板的長向鋼筋應置于短向鋼筋之上；支座處板的長向負筋應置于短向負筋之下。17）當板底與粱底齊平時，板的下筋在梁邊附近按16的坡度彎折后伸入梁內

5、并置于梁下部 縱筋之上。18）后澆設備管井處，板的鋼筋不應截斷，待設備管道安裝完畢后，應采用不低于板強度等 級的微膨脹混凝土澆筑完成。19）板內預埋管線時，管線應放置在板底與板頂鋼筋之間，管外徑不得大于板厚的13。當 管線并列設置時，管道之間水平凈距不應小于3d（d為管徑）當有管線交叉時，交叉 處管線的混凝土保護層厚度不應小于25mm。當預埋管線處板頂未設置上鋼筋時，應在 管線頂部設置防裂鋼筋網，做法詳見圖七。20）9.5.10當內隔墻下未設小梁時,墻下板內應另加鋼筋，當板跨度3.6m時為3014,板跨 CB.6m為2014,鋼筋兩端錨入板邊的梁內12d.樓板上后砌隔墻的位置應嚴格遵守建筑施工

6、圖,不可隨意砌筑.21）外露的現澆鋼筋混凝土女兒墻、掛板、欄板、檐口等構件，當其水平直線長度超過12m 時，應設置伸縮縫，伸縮縫間距不大于12m，縫寬20mm，伸縮縫處水平鋼筋應斷開， 做法詳見圖八。也可以設置誘導縫，即水平鋼筋不斷,只將鋼筋的混凝土于12m，縫寬 20mm，伸縮縫處水平鋼筋應斷開，做法詳見圖八。22）當內隔墻下未設小梁時,墻下板內應另加鋼筋，當板跨度3.6m時為3014,板跨CB.6m為 2014,鋼筋兩端錨入板邊的梁內12d.樓板上后砌隔墻的位置應嚴格遵守建筑施工圖，不 可隨意砌筑.23）收縮后澆帶：應在其兩側混凝土齡期達到45d后封閉。24）澆筑混凝土時，應選擇氣溫較低的

7、時間進行，但不得低于5C，不得高于15C。25）澆筑后其養護時間不應少于28do26）后砌填充墻應沿框架柱或剪力墻全高設206 （墻厚大于240mm時為306 ）拉結筋，拉 結筋沿墻通長設置,當填充墻采用混凝土小型空心砌塊砌筑時,拉結筋也可采用焊接鋼筋 網片。拉結筋或焊接鋼筋網片沿墻體高度方向的間距、框架柱或剪力墻預留拉結筋做法 詳見國標圖集12G614-1砌體填充墻結構構造第8、9頁。27）構造柱截面尺寸不小于墻厚X200，縱筋4012，箍筋E6250o28）水平系梁截面尺寸為墻厚X100mm，縱筋2010（當墻厚大于240mm時，縱筋2010 ）， 橫向鋼筋 06300o29）當墻體頂部為

8、自由端時，應在墻體頂部設置一道壓頂圈梁，圈梁截面尺寸為墻厚X200， 縱筋為 4010，箍筋為 06250o30）后期墻體不得預留水平溝槽。31）沉降觀測要求從一層開始，施工單位應充分配合此工作，并負責沉降觀測點的埋置和保護工作。32）組砌方法應正確，上、下錯縫，交接處咬槎搭砌，掉角嚴重的砌塊不宜使用。33）4 ）墻體的水平灰縫厚度和豎向灰縫寬度宜為10mm左右，但不應大于12mm ,且不應小于8mm。34）填充墻砌筑時應錯縫搭接，砌塊搭砌長度不應小于90mm ;豎向通縫不應大于500mm。35）與填充墻連接的鋼筋混凝土墻、柱，應沿墻高每400/600mm設206.5的通長拉結筋。拉 結筋采用

9、植筋的方法與混凝土墻、柱連接，鋼筋植入墻、柱內15d。36）填充墻砌至接近梁底、板底時，應留空隙160mm高，待填充墻砌筑完并至少間隔14天后，再將其補砌擠緊，必須將砌塊斜砌擠緊，其傾斜角度為60度左右，砌筑砂漿應飽滿。為防止混凝土空心砌塊墻頂與樓板交接處開裂，混凝土空心砌塊頂部的砌筑砂漿必 須塞實、飽滿同時砂漿塊不得過大。37）填充墻與結構墻、柱、構造柱連接處，必須按設計要求設置拉結筋，沿結構墻、柱或構 造柱高400/600mm交錯布置2根A6.5的拉結筋，鋼筋貫通填充墻,遇門窗洞口時斷開， 兩端采用植筋錨入結構內不小于15d。38）當后砌填充墻高度超過4m時，應在墻高中部設置一道與框架柱、剪力墻及構造柱拉結的，且沿墻高中部設置一道與框架柱、剪力墻及構造柱拉結的，且沿墻全長貫通的水平系梁。1010圖八腫腦水油制間豎毓 水平筋勵聚苯杞讎ILr上 二i50 .甸（當繰搞犒低于主剰牖馳惚瓣）濟撕主粧神詢區頤闿丄去歸枷tmfciJmH ra 一 ts*sm4#ww疊辭腳 辭用碰柑沖澤杠曲械.礦; 婀赭熱劇就血
