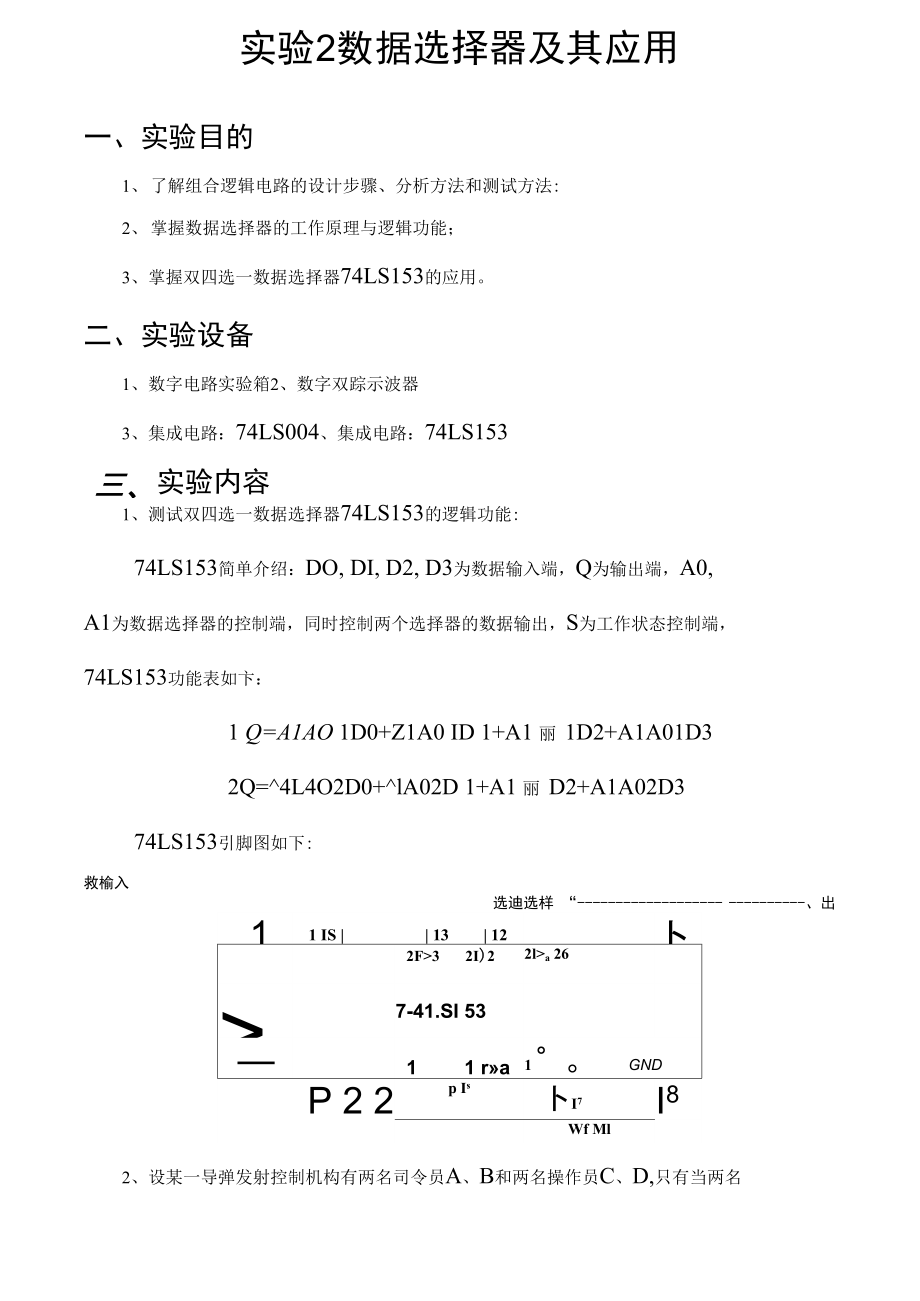

1、實驗2數據選擇器及其應用一、實驗目的1、了解組合邏輯電路的設計步驟、分析方法和測試方法:2、掌握數據選擇器的工作原理與邏輯功能；3、掌握雙四選一數據選擇器74LS153的應用。二、實驗設備1、數字電路實驗箱2、數字雙蹤示波器3、集成電路：74LS004、集成電路：74LS153三、實驗內容1、測試雙四選一數據選擇器74LS153的邏輯功能:74LS153簡單介紹：DO, DI, D2, D3為數據輸入端，Q為輸出端，A0,A1為數據選擇器的控制端，同時控制兩個選擇器的數據輸出，S為工作狀態控制端，74LS153功能表如卞：1 Q=A1AO 1D0+Z1A0 ID 1+A1 麗 1D2+A1A0

2、1D32Q=4L4O2D0+lA02D 1+A1 麗 D2+A1A02D374LS153引腳圖如下:救榆入選迪選樣 “、出1皿1 IS | 13| 12卜2F32I)22la 267-41.SI 5311 ra1 。GNDP 2 2p Is卜I7I8Wf Ml2、設某一導彈發射控制機構有兩名司令員A、B和兩名操作員C、D,只有當兩名司令員均同意發射導彈攻擊目標且有操作員操作，則發射導彈F；分析可知問題即F=AB (C+D )的邏輯實現過程。通過使用74LS00和74LS153共同實現該過程，由于變量過多，所以需要采用降維的方法來降低變量的個數。用74LS000000001000100010實現

3、C和D的與，然后將C+D輸入數據選擇器，配合地址端的A、B,即可實現預設 功能。(1)畫出卡諾圖：00 01 11 10(2) 降維:00D0001000 01 11 10(3) 再降維:000C+D0 1（4）等價轉換：Al-AA0B1DO0 1D1-01D2-01D3 C+D3、用74LS00與74LS153設計一位全加器。（1）畫出卡諾圖：0010111010Co：000111100001010111（2）降維：s：0I0CiCi1CiCiCo：0I00Ci1Ci1Is：00 01 11 10（3）等價轉換:A1AA0-B 1DO-Ci 1D1-Ci1D2-Ci 1D3 Ci IQ-S2

4、D0O2D1Ci2D3-12Q-Co四、實驗結果1、雙四選一數據選擇器74LS153的邏輯功能實現結果:輸入輸出SA1A01Q2Q1XX000001D02D00011D12D10101D22D20111D32D374LS153實際連接線路如下圖所示:2導彈發射問題的實現過程:實驗結果：（說明：輸出F中0表示燈滅，1表示燈亮）A （司令）B （司令）C （操作員）D （操作員）F （燈）00000000100010000110010000101001100011101000010010101001011011000111011101111111實驗電路連接如下圖所示：3、74LS00與74LS1

5、53設計一位全加器的實現：實驗結果如下：（說明：0表示S/Co滅，1表示S/Co亮）輸入輸出ABCiSCo0000000110010100110110010101011100111111實驗連接電路圖如卜圖所示:五、故障討乍除在測試74LS153芯片的邏輯功能時候，剛開始沒有注意實驗箱的芯片方向插反了， 連接好線路之后什么結果也沒有，后來找到了老師幫助檢查解決，用躡子將芯片挑下來后又 發現芯片缺少一個引腳，待換上新的芯片之后一切功能正常。在第二個實驗的邏輯設計中，開始的時候遇到了一個小的問題，考慮不周全，誤以為缺 少一個芯片，無法實現預定的功能，后來經過和同學的探討，發現可以用74LS00來實

6、現 與的功能，調試成功后得到了老師的通過。第三個實驗的過程中，由于急忙慌亂，忘記了芯片使能端的接入，導致結果一直顯示不 正確，后來經過與實驗書的電路芯片接線圖對比發現沒有接使能端和2S,經過改正， 達到了預習的全加器功能。六、心得體會實驗二明顯感覺到比實驗一難度要加人一些，做實驗的時候有點心有余而力不足，我覺 得是理論課的時間沒有利用好，上課沒有好好聽懂老師所講的知識，導致在實驗課上有時候 顯得很慌亂，不知道應該干什么了。還有就是遇到問題要善于動腦去解決，同時要做到細心 自信，要善于發現問題，于細微之處著手。在實驗的過程中，要學會與周闈同學共同探討，要與同伴合作共同解決遇到的難題，不 能死腦筋，要靈活變通，相出不同的解決辦法來解決實際問題，有時候我們就是理論搞得很 扎實，但是一聯系到實際問題上就無從下手，要增強自己的實際動手操作能力。
