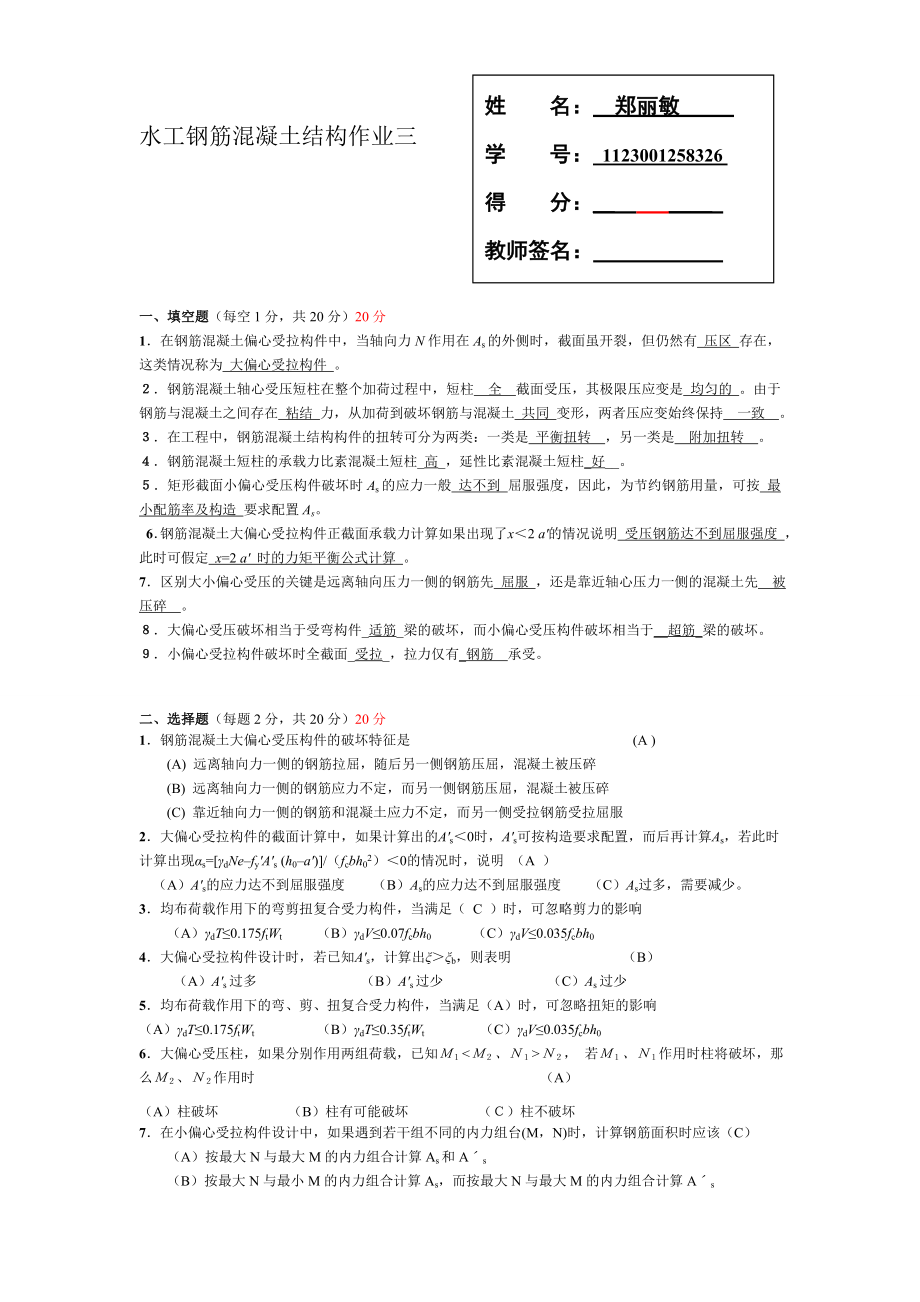

1、姓 名： 鄭麗敏 學 號： 1123001258326 得 分： 教師簽名： 水工鋼筋混凝土結構作業三一、填空題（每空1分，共20分）20分1在鋼筋混凝土偏心受拉構件中，當軸向力N作用在As的外側時，截面雖開裂，但仍然有 壓區 存在，這類情況稱為 大偏心受拉構件 。鋼筋混凝土軸心受壓短柱在整個加荷過程中，短柱 全 截面受壓，其極限壓應變是 均勻的 。由于鋼筋與混凝土之間存在 粘結 力，從加荷到破壞鋼筋與混凝土 共同 變形，兩者壓應變始終保持 一致 。在工程中，鋼筋混凝土結構構件的扭轉可分為兩類：一類是 平衡扭轉 ，另一類是 附加扭轉 。鋼筋混凝土短柱的承載力比素混凝土短柱_高_，延性比素混凝土

2、短柱_好_。矩形截面小偏心受壓構件破壞時As的應力一般 達不到 屈服強度，因此，為節約鋼筋用量，可按 最小配筋率及構造 要求配置As。 6鋼筋混凝土大偏心受拉構件正截面承載力計算如果出現了x2 a的情況說明 受壓鋼筋達不到屈服強度 ，此時可假定 x=2 a 時的力矩平衡公式計算 。7區別大小偏心受壓的關鍵是遠離軸向壓力一側的鋼筋先 屈服 ，還是靠近軸心壓力一側的混凝土先 被壓碎 。大偏心受壓破壞相當于受彎構件_適筋_梁的破壞，而小偏心受壓構件破壞相當于_超筋_梁的破壞。小偏心受拉構件破壞時全截面_受拉_，拉力僅有_鋼筋 承受。二、選擇題（每題2分，共20分）20分1鋼筋混凝土大偏心受壓構件的破

3、壞特征是 (A ) (A) 遠離軸向力一側的鋼筋拉屈，隨后另一側鋼筋壓屈，混凝土被壓碎 (B) 遠離軸向力一側的鋼筋應力不定，而另一側鋼筋壓屈，混凝土被壓碎 (C) 靠近軸向力一側的鋼筋和混凝土應力不定，而另一側受拉鋼筋受拉屈服2大偏心受拉構件的截面計算中，如果計算出的As0時，As可按構造要求配置，而后再計算As，若此時計算出現s=dNefyAs (h0a)/（fcbh02）0的情況時，說明 （A ） （A）As的應力達不到屈服強度 （B）As的應力達不到屈服強度 （C）As過多，需要減少。 3均布荷載作用下的彎剪扭復合受力構件，當滿足（ C ）時，可忽略剪力的影響（A）dT0.175ftW

4、t （B）dV0.07fcbh0 （C）dV0.035fcbh0 4大偏心受拉構件設計時，若已知As，計算出b，則表明 （B） （A）As過多 （B）As過少 （C）As過少5均布荷載作用下的彎、剪、扭復合受力構件，當滿足（A）時，可忽略扭矩的影響 （A）dT0.175ftWt （B）dT0.35ftWt （C）dV0.035fcbh0 6大偏心受壓柱，如果分別作用兩組荷載，已知， 若、作用時柱將破壞，那么、作用時 （A）（A）柱破壞 （B）柱有可能破壞 （）柱不破壞7在小偏心受拉構件設計中，如果遇到若干組不同的內力組臺(M，N)時，計算鋼筋面積時應該（C） （A）按最大N與最大M的內力組合計

5、算As和As （B）按最大N與最小M的內力組合計算As，而按最大N與最大M的內力組合計算As（C）按最大N與最大M的內力組合計算As，而按最大N與最小M的內力組合計算As8矩形截面小偏心受壓構件截面設計時可按最小配筋率及構造要求配置,這是為了 (C)(A)構件破壞時, As 的應力能達到屈服強度fY,以充分利用鋼筋的抗拉作用(B)保持構件破壞不是從s一側先被壓壞引起(C)約鋼材，因為構件破壞時s的應力S一般達不到屈服強度。9矩形截面大偏心受壓構件截面設計時要令，這是為了 (B)(A)保證不發生小偏心受壓破壞 (B) 使鋼筋用量最少(C) 保證破壞時，遠離軸向內側的鋼筋應力能達到屈服強度10在小

6、偏心受拉構件設計中，計算出的鋼筋用量為 （A） （A）AsAs （B）AsAs （C）As=As三、判斷題（每題1分，共10分）（正確畫，錯誤打）10分1受壓構件的承載力主要控制于混凝土受壓，所以取較用高強度等級的混凝土是經濟合理的。 （ ）2對于軸心受壓柱，為了減少鋼筋在施工中產生縱向彎曲，宜選用較粗的鋼筋。（ ）3受壓構件中若軸向力的偏心距很大，則構件一定發生大偏心受壓破壞。 （）4在偏心受壓構件中，若偏心距較大，但此時配置了很多受拉鋼筋時會發生受壓破壞。 （ ）5大、小偏心受壓構件破壞的共同點是破壞時受壓區邊緣混凝土都達到極限壓應變，因而，不論大偏心受壓構件還是小偏心受壓構件，受壓鋼筋總

7、是屈服的。 （ ）6為了提高受壓構件的承載力，受壓鋼筋可采用高強鋼筋。 （）7增加箍筋的數量或者配置螺旋箍筋可以提高鋼筋混凝土柱的延性。 （）8在偏心受壓構件中，若偏心距較大，且受拉鋼筋配置不太多時會發生受拉破壞。 （ ）9受壓構件內不宜配置強度較高的鋼筋，因為高強鋼筋的抗壓強度最多只能發揮360400N/mm2。 （ ）10偏心受壓構件中遠離軸向力一側的縱向鋼筋總是受拉的。 （）四、簡述題（每題5分，共20分）20分1試分析大偏心受壓構件破壞時的破壞特征？5分答：大偏心受壓構件在軸向力的作用下，截面部分受拉部分受壓，首先受拉區出現垂直軸線的橫向裂縫，隨著軸向力的不斷增大，受拉鋼筋的應力首先達

8、到屈服強度，鋼筋屈服后的塑性變形，將使裂縫明顯加寬并進一步向受壓一側延伸，從而導致受壓區面積減小，受壓區混凝土的壓應變逐漸增大，最后混凝土壓應變達到極限壓應變而被壓碎，構件破壞。2鋼筋混凝土柱中配置箍筋的主要作用是什么？5分答：箍筋的主要作用是為了防止縱向受壓鋼筋壓屈，導致混凝土保護層剝落。當箍筋配置較密時，還能提高混凝土延伸性，防止受壓混凝土過早發生脆性破壞。3受扭構件的受扭縱筋鋼筋有哪些構造要求？5分答：抗扭縱筋應沿截面周邊對稱布置，且截面四角處必須放置，其間距不應大于300mm，也不應大于截面寬度b，抗扭縱筋的兩端應伸入支座，并滿足錨固長度的要求。4矩形截面小偏心受壓構件截面設計時，遠離

9、軸向力一側的鋼筋As為什么可按最小配筋率及構造要求配筋？5分答：由于小偏心受壓構件破壞時，S一般達不到屈服強度，為節約鋼材，可按最小配筋率及構造要求配筋。五、計算題30分1.一矩形截面偏心受壓柱，截面尺寸bh=300600mm，承受軸向力設計值N=500KN，彎矩設計值M=190KNm，混凝土強度等級為C20，鋼材為級（HRB335）鋼筋（fc=10N/mm2 fy=310N/mm2 ，a=a=40mm，b=0.544，=1.064）。試按非對稱和對稱計算鋼筋用量。（15分）15分解：A按非對稱配筋計算：（1）判別大小偏心受壓； ； 所以按大偏心受壓構件設計。（2）計算鋼筋面積 取，有： 滿足

10、要求B按對稱配筋計算（1）求混凝土受壓區高度為大偏心受壓構件（2）配筋計算2一偏心受拉構件，截面尺寸bh=300400mm，承受軸心拉力設計值N=450kN，彎矩設計值M=45kNm，采用C20級混凝土、級縱向受力鋼筋，a= a=40mm。試進行配筋計算。（fc=10N/mm2 fy=310N/mm2 ，a=a=40mm，b=0.544）（15分）15分解：（1）判別大小偏心受拉； 所以按小偏心受拉構件設計。（2）計算鋼筋面積 姓 名：10秋本王洋學 號： 1023001259212得 分： 教師簽名： 水工鋼筋混凝土結構作業四 一、填空題（每空1分，共20分）1.計算預應力混凝土構件由預應力

11、產生的混凝土法向應力時，對先張法構件用換算 截面幾何特征值；對后張法構件用 凈 截面幾何特征值。2在其它條件相同時，配筋率越高，平均裂縫間距越_小_，平均裂縫寬度越_小_，其它條件相同時，混凝土保護層越厚，平均裂縫寬度越_大_。3提高鋼筋混凝土梁抗彎剛度的主要措施是_ 適當增大截面的高度 _。4提高鋼筋混凝土構件抗裂度的有效措施是 加大構件截面尺寸 和_提高混凝土的強度等。5預應力鋼筋張拉控制應力的大小主要與_張拉方法_和_鋼筋品種_有關。6通常對結構施加預應力的方法有兩種，分別是_先張法_和_后張法_。7預應力和非預應力混凝土軸心受拉構件,在裂縫即將出現時，它們的相同之處是混凝土的應力達到_

12、軸心抗拉強度_，不同處是預應力構件混凝土的應力經歷了從_受壓_到_ 受拉_的變化過程，而非預應力構件混凝土的應力是從_0_變化到_ftk _?？梢姸叩目沽涯芰κ莀預應力_的大。8先張法預應力混凝土軸心受拉構件，在施工階段放松預應力鋼筋之前，混凝土處于_無應力_的狀態，放松預應力鋼筋之后，混凝土處于_受壓_的狀態。二、選擇題（每題2分，共20分）1有兩個截面尺寸、混凝土強度等級、鋼筋級別均相同，配筋率不同的軸心受拉構件，在它們即將開裂時 ( C ) （A）大的構件，鋼筋應力s小 （B）小的構件，鋼筋應力s大（C）兩個構件的鋼筋應力s均相同2條件相同的先、后張法軸拉構件，當scon及sl相同時，

13、預應力筋中應力speII （ B ）（A）兩者相等 （B）后張法大于先張法 （C）后張法小于先張法3對構件施加預應力的主要作用是 （ B ）（A）減輕構件的自重 （B）提高構件的抗裂度 （C）提高構件的承載力。4有兩個混凝土強度等級、鋼筋品種、鋼筋面積均相同，截面尺寸大小不同的軸心受拉構件，當它們開裂時 ( C )（A）截面尺寸大的構件，鋼筋應力s小 （B）截面尺寸小的構件，鋼筋應力s大（C）兩個構件的s均相同5后張法預應力混凝土軸心受拉構件制作完畢后，承受總壓力600KN，若加載至混凝土應力為零時，則軸向力N0滿足 （ B ）（A）N0=600KN （B）N0 600KN （C）N0 An

14、Ac (B)An A0 A0 （C）A0 Ac Ac9其它條件相同時，鋼筋的保護層厚度與平均裂縫間距、裂縫寬度的關系是 （ A ）(A)保護層愈厚，平均裂縫間距愈大，裂縫寬度也愈寬；(B)保護層愈厚，平均裂縫間距愈小，裂縫寬度也愈寬；（C）保護層厚度對平均裂縫間距沒有影響，但保護層愈厚，裂縫寬度也愈寬；10控制混凝土構件因碳化引起的沿鋼筋走向的裂縫的最有效的措施是 （ C ）(A)提高混凝土強度等級 (B)增加鋼筋的截面面積 （C）選用足夠的鋼筋保護層 。三、判斷題（每題2分，共20分）（正確畫，錯誤打）1在受彎構件中，當其它條件相同時，采用直徑較小的鋼筋可以減小裂縫寬度。 （ ）2預應力軸心

15、受拉構件的承載力是由鋼筋決定的，與施加預應力的方法無關。 （ ）3先張法預應力混凝土一般要求混凝土強度達到75%以上時才放松預應力鋼筋。 （ ）4與鋼筋混凝土結構相比，預應力混凝土結構的主要優點在于提高了正截面的抗裂度。 （ ）5提高混凝土強度等級是減小鋼筋混凝土構件裂縫寬度的有效措施。 （ ）6鋼筋混凝土梁的截面抗彎剛度與荷載持續的時間長短無關。 （ ）7沿梁跨度方向，截面抗彎剛度是變化的，所以，驗算變形時所采用的截面抗彎剛度是指平均的截面抗彎剛度。（ ）8所有預應力損失都是由預應力筋的徐變引起的。（ ）9其它條件相同時，隨著鋼筋保護層厚度增大，裂縫寬度將增大。 （ ）10計算預應力混凝土軸

16、心受拉構件在施工階段的混凝土預壓應力時，不論先張法還是后張法，均用換算截面面積。（ ）四、簡述題（每題8分，共40分）1水工鋼筋混凝土結構中，引起裂縫的非荷載因素主要有哪些？答：（1）溫度變化引起的裂縫； （2）混凝土收縮引起的裂縫； （3）基礎不均勻沉降引起的裂縫； （4）混凝土塑性塌落引起的裂縫。2試述規范對預應力混凝土構件的裂縫控制的規定？答：規范規定：預應力混凝土構件裂縫控制等級分三級：一級：嚴格要求不出現裂縫的構件；二級：一般要求不出現裂縫的構件；三級：允許出現裂縫的構件。3普通預應力混凝土構件的基本工作原理是什么？答：預應力混凝土結構是指在外荷載作用之前，先對混凝土施加壓力，造成人

17、為的應力狀態，它所產生的預壓應力能抵消外荷載所引起的部分或全部拉應力。這樣，在外荷載作用下，裂縫就能延緩或不會產生，即使出現了裂縫，裂縫寬度也不致過大。4鋼筋混凝土矩形截面不帶橫桿梁式渡槽槽身橫向計算如何進行？7分答：槽身橫向計算時，可沿縱向取單位長度1m槽身為脫離體進行計算，計算內容如下：（1）人行道板計算 1）內力計算：人行道板為一支承在側墻上的懸壁板，懸臂長度為a1，承受均布荷載p1（包括板自重gk和人群荷載qk，欄桿重可折算在均布自重荷載內）。人行道板承受的最大彎矩設計值為：2）配筋計算：人行道板懸臂根部可按矩形截面受彎構件進行配筋計算。（2）側墻計算 1）內力計算： 2）配筋計算：根

18、據最大彎矩設計值，側墻底部可按矩形截面受彎構件進行配筋計算。當側墻較高時，若彎矩沿墻高度變化較大，可沿墻高取23個截面進行配筋計算，計算方法與底部截面類似。 3）裂縫控制驗算：側墻除按承載力計算外，尚應進行抗裂或裂縫寬度驗算，側墻臨水面需滿足抗裂要求。（3）底板計算 1）內力計算： 2）配筋計算：可按矩形截面受彎構件，對端部和跨中截面分別進行配筋計算。 3）裂縫控制驗算：底板也應進行抗裂及裂縫寬度驗算，荷載組合同側墻。應按荷載效應得短期組合及長期組合分別驗算。5正常使用極限狀態驗算的目的是什么? 驗算時荷載組合如何選擇?答：正常使用極限狀態驗算的目的是為了保證結構構件在正常使用條件下，抗裂度、裂縫寬度和變形滿足規范的相應要求，即滿足結構構件的適用、美觀和耐久性的要求。驗算時，應按荷載效應的短期組合及長期組合分別進行。
