機械的基本概述

《機械的基本概述》由會員分享，可在線閱讀，更多相關《機械的基本概述（4頁珍藏版）》請在裝配圖網上搜索。

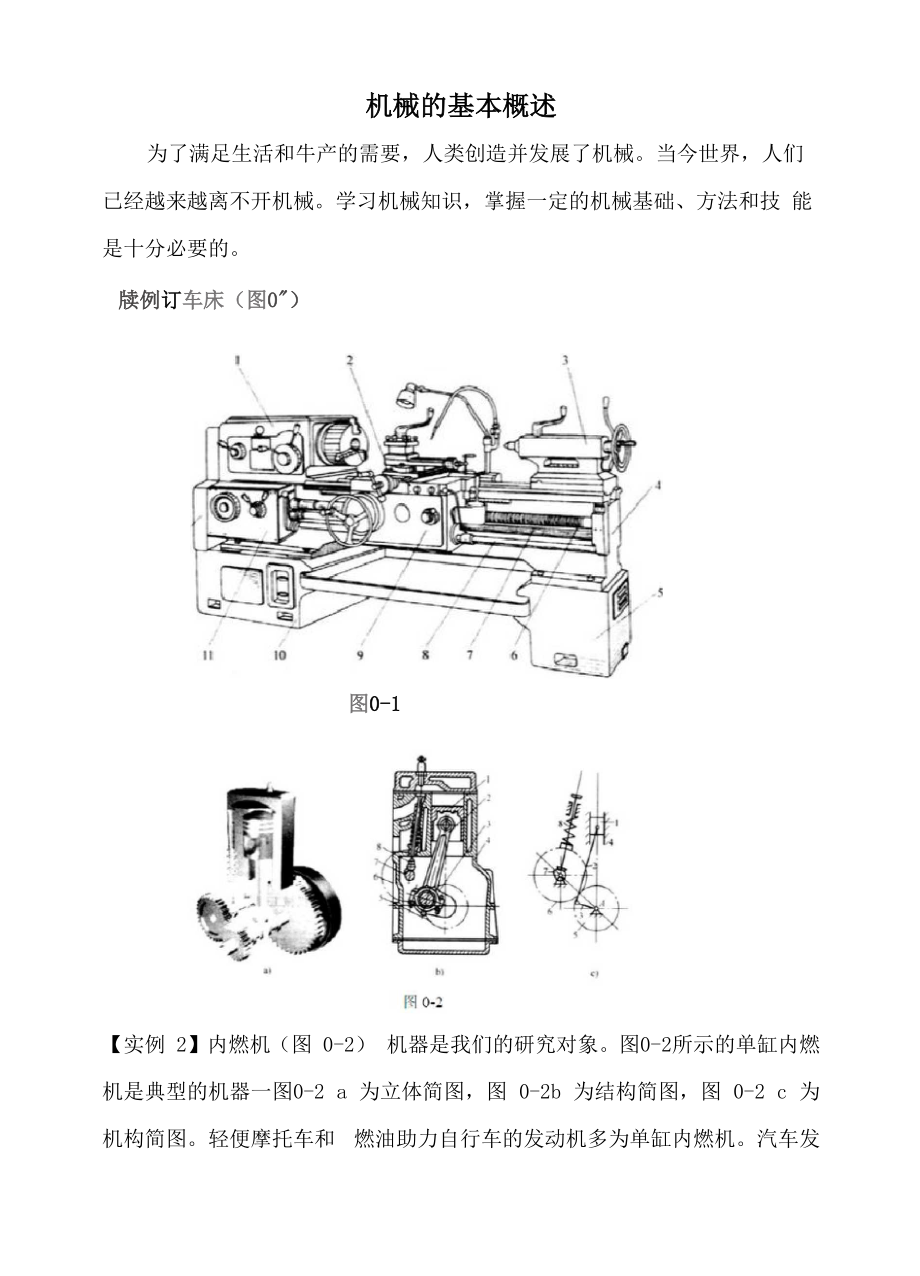

1、機械的基本概述為了滿足生活和牛產的需要，人類創造并發展了機械。當今世界，人們 已經越來越離不開機械。學習機械知識，掌握一定的機械基礎、方法和技 能是十分必要的。牘例訂車床（圖0）圖0-1【實例 2】內燃機（圖 0-2） 機器是我們的研究對象。圖0-2所示的單缸內燃機是典型的機器一圖0-2 a 為立體簡圖，圖 0-2b 為結構簡圖，圖 0-2 c 為機構簡圖。輕便摩托車和 燃油助力自行車的發動機多為單缸內燃機。汽車發動機則可以看成是多個 單缸內燃機的組合?！緦W習目標】1）了解機械的概念。2）了解機械的組成。3）初步具有分析機械結構及運動的能力?！緦W習建議】1）參看教學課件中的有關內容。2）分析車

2、床、自行車、電動機、縫紉機等機器的構成。3）參閱其他機械基礎、等教材中的有關內容。4）登錄互聯網，通過搜索找查到相關文件或網絡課程，參看有關內容?！痉治雠c探究】11為了便于對機械的研究，先介紹幾個概念。1 機器機器是執行機械運動的裝置，用來變換或傳遞能量、物料與信息。汽車、 自行車、縫紉機、通風機、食晶加工機、打印機、電動機、機床、機器人 等都是機器。2 零件和部件從制造的角度看，機器是由若干個零件裝配而成的。零件是機器中不可拆 卸的制造單元。按其是否具有通用性可以將零件分為兩大類：一類是通用 零件，它的應用很廣泛，幾乎在任何一部機器中都能找到它，例如齒輪、 軸、螺母、銷釘等；另一類是專用零件

3、，它應用于某機器中.?？杀碚髟?機器的特點，如內燃機的活塞、起重機的吊鉤、車床的床身等。有時為了 裝配方便，先將一組組協同工作的零件分別裝配或制造成一個個相對獨立 的組合體，然后再裝配成整機，這種組合體常稱之為部件（或組件），例如 內燃機的連桿，車床的主軸箱、尾座，滾動軸承以及自行車腳蹬子等。將 機器看成是由零部件組成的，不僅有利于裝配，也有利于機器的設計、運 輸、安裝和維修等。按零部件的主要功用可以將它們分為聯接與緊固件、 傳動件、支承件等。在機器中，零件都不是孤立存在的，它們是通過聯接、 傳動、支承等形式按一定的原理和結構聯系在一起的，這樣才能發揮出機 器的整體功能。3. 構件和機構從運動

4、的角度看，機器是由若干運動的單元所組成的，這種運動單元稱為 構件。構件可以是一個零件（如圖0-2中的氣門桿8），也可以是若干零件 的剛性組合體（如圖0-2中的連桿2是由連桿體、連桿頭和螺栓、螺母等 多個零件組合而成的一個構件）。各構件之間也是有聯系的，是靠運動副聯 接起來的。構件與構件直接接觸所形成的可動聯接稱之為運動副。用運動 副將若干個構件聯接起來以傳遞運動和力的系統稱為機構。常用機構有齒 輪機構、連桿機構、凸輪機構等。用運動的觀點看機器，可以認為一部機 器是一個機構或若干個機構的組合，這就為機器的運動分析帶來了方便。4. 機械機構與機器統稱為機械1.2項目實施通過觀察機床、自行車、縫紉機、汽車、減速器等，認識機械的多樣性， 這些結構和功能不同的機械具有共同的特征，熟悉了這些特征就為今后分 析機械、使用機械、維護保養機械甚至設計新機械奠定了良好基礎。了解 所觀察機械的原動機部分、執行部分、傳動部分和操縱控制部分；指出其 中的機構、通用零件和專用零件?！炯寄苡柧殹繉W生分組交替操作和分析自行車、縫紉機、汽車、減速器，并填寫項目表格、回答問題。機器名稱原動機部分執行部分傳動部分操縱控制部分備注（個人觀點：有無改進方案，說出理由）車床自行車縫紉機汽車機械表1）減速器、折疊椅是機器嗎？說出判斷理由。2）談談這個項目給你的收獲。
