材料物理課件5納米材料與納米效應

《材料物理課件5納米材料與納米效應》由會員分享，可在線閱讀，更多相關《材料物理課件5納米材料與納米效應（44頁珍藏版）》請在裝配圖網上搜索。

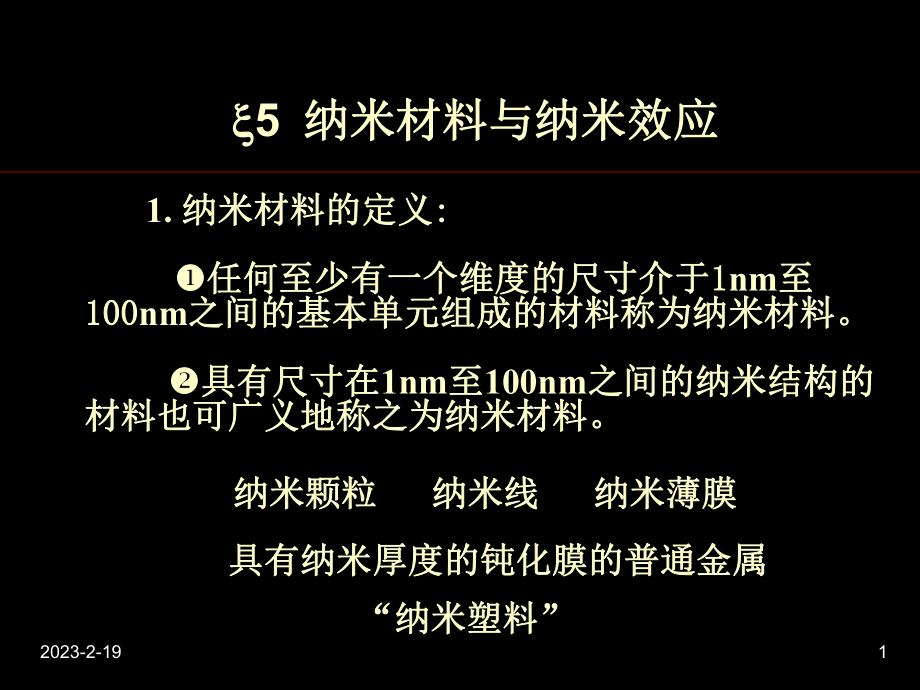

1、2023-2-191 5 納米材料與納米效應納米材料與納米效應 1.納米材料的定義納米材料的定義:任何至少有一個維度的尺寸介于任何至少有一個維度的尺寸介于1 1nm至至100100nm之間的基本單元組成的材料稱為納米材料。之間的基本單元組成的材料稱為納米材料。具有尺寸在具有尺寸在1nm至至100nm之間的納米結構的之間的納米結構的材料也可廣義地稱之為納米材料。材料也可廣義地稱之為納米材料。納米顆粒納米顆粒 納米線納米線 納米薄膜納米薄膜具有納米厚度的鈍化膜的普通金屬具有納米厚度的鈍化膜的普通金屬“納米塑料納米塑料”2023-2-192 納米材料及納米科技的發展納米材料及納米科技的發展 2020

2、世紀世紀8080年代年代研究手段：掃描隧道顯微鏡（研究手段：掃描隧道顯微鏡（STMSTM）原子力顯微鏡原子力顯微鏡 （AFMAFM）用用STMSTM針尖搬動針尖搬動4848個個FeFe原子組成的量子柵欄原子組成的量子柵欄 CoCo原子在原子在CuCu（111111）面上組成的人工點陣面上組成的人工點陣2023-2-193 由由C60組成的組成的“納米算盤納米算盤”（每個（每個C C6060珠子可由珠子可由STMSTM針尖移動代表針尖移動代表1-101-10）2023-2-1941、尺寸效應、尺寸效應一、納米材料的基本效應一、納米材料的基本效應 當納米材料的組成相的尺寸（如晶粒的尺寸、第二相的尺

3、當納米材料的組成相的尺寸（如晶粒的尺寸、第二相的尺寸）減小時，納米材料的性能將發生明顯的變化或突變。寸）減小時，納米材料的性能將發生明顯的變化或突變。納米材料具有尺寸效應的基礎是量子效應和表面（或界納米材料具有尺寸效應的基礎是量子效應和表面（或界面）效應。面）效應。Ni3Al合金的流變應力與沉合金的流變應力與沉淀粒子淀粒子Ni3Al尺寸的關系尺寸的關系納米納米ZnO光致發光譜光致發光譜（隨著（隨著ZnO尺寸的減小尺寸的減小光致發光強度隨激發光光致發光強度隨激發光的波長減小而增加）的波長減小而增加）納米晶納米晶Cu的自由能隨晶的自由能隨晶粒尺寸粒尺寸D和溫度的變化和溫度的變化（當尺寸（當尺寸D小

4、于時，小于時，nc Cu的的G大于非晶態大于非晶態Cu的的G而不而不能維持晶態）能維持晶態）2023-2-1952、量子效應（、量子效應（1）小尺寸系統的量子效應，是指電子的能量被量子化，形成小尺寸系統的量子效應，是指電子的能量被量子化，形成分立的電子態能級，電子在該系統中的運動受到約束。分立的電子態能級，電子在該系統中的運動受到約束。隨著金屬粒子尺寸的減小，金屬費米能級附近的電子能級隨著金屬粒子尺寸的減小，金屬費米能級附近的電子能級由準連續變為離散能級的現象，以及半導體微粒存在不連續由準連續變為離散能級的現象，以及半導體微粒存在不連續的最高被占據分子軌道和最低未被占據分子軌道，能隙變寬的最高

5、被占據分子軌道和最低未被占據分子軌道，能隙變寬的現象，均稱為量子效應。的現象，均稱為量子效應。金屬和半導體的原子、金屬和半導體的原子、單個粒子及塊體的電子單個粒子及塊體的電子能級示意圖能級示意圖 a）金屬）金屬 b）半導體）半導體2023-2-1962、量子效應（、量子效應（2）久保（久保（Kubo）公式：）公式：1）從一個超細粒子中取走或放入一個電子都）從一個超細粒子中取走或放入一個電子都是十分困難的。因此超細微粒保持電中性。是十分困難的。因此超細微粒保持電中性。從一個超細粒子中取走或放入一個電子需要克服庫從一個超細粒子中取走或放入一個電子需要克服庫侖力所作的功侖力所作的功W為：為：隨著隨著

6、d值的下降，值的下降，W值增加，所以低溫下熱漲落很值增加，所以低溫下熱漲落很難改變超微粒子的電中性。難改變超微粒子的電中性。2023-2-1972、量子效應（、量子效應（3）久保（久保（Kubo）公式：）公式：2）相鄰電子能級間隙）相鄰電子能級間隙Eg和微粒直徑和微粒直徑d之間的關系：之間的關系：其中其中N為一個超細粒子的總導電電子數，為一個超細粒子的總導電電子數，V為粒子的為粒子的體積，體積，EF為費米能級。為費米能級。如果假定粒子為球形，則：如果假定粒子為球形，則：2023-2-1982、量子效應（、量子效應（4）對比兩個公式，可知隨著粒子直徑的減小，對比兩個公式，可知隨著粒子直徑的減小，

7、Eg比比W增大增大要快兩個數量級。要快兩個數量級。因此，當粒子直徑減小到某一臨界值時，因此，當粒子直徑減小到某一臨界值時，Eg要大于要大于W，即：即：當微粒的能隙大于電子的當微粒的能隙大于電子的kB時，熱運動不能使電子躍過能隙，時，熱運動不能使電子躍過能隙，電子的狀態受到限制，表現出量子效應。對于金屬材料，由于電子的狀態受到限制，表現出量子效應。對于金屬材料，由于費米面附近的能隙很小，只有當其顆粒非常小時才會產生明顯費米面附近的能隙很小，只有當其顆粒非常小時才會產生明顯的量子效應。的量子效應。這是粒子產生量子效應的判據，其中這是粒子產生量子效應的判據，其中kBT為熱能。為熱能。對于半導體材料，

8、出現量子效應的尺寸要比金屬粒子的尺對于半導體材料，出現量子效應的尺寸要比金屬粒子的尺寸大得多，其量子效應主要表現為導帶與價帶間的帶隙變寬且寸大得多，其量子效應主要表現為導帶與價帶間的帶隙變寬且出現能級分離。出現能級分離。2023-2-1993、界面效應、界面效應 由于納米粒子的尺寸越小，位于表面的原子所占的比例也由于納米粒子的尺寸越小，位于表面的原子所占的比例也越大，表面效應越顯著。越大，表面效應越顯著。粒子表面原子所占比例與粒子表面原子所占比例與粒子直徑的關系粒子直徑的關系Bcc和和fcc合金的晶界體積合金的晶界體積分數與晶粒直徑的關系分數與晶粒直徑的關系2023-2-19103、界面效應（

9、、界面效應（2）由于表面原子數增多，原子配位不足及高的表由于表面原子數增多，原子配位不足及高的表面能，使這些表面原子具有高的活性，極不穩定，面能，使這些表面原子具有高的活性，極不穩定，很容易與其他原子結合。例如金屬納米粒子在空氣很容易與其他原子結合。例如金屬納米粒子在空氣中會燃燒，無機納米粒子暴露在空氣中會吸附氣體，中會燃燒，無機納米粒子暴露在空氣中會吸附氣體，并與氣體進行反應。并與氣體進行反應。納米粒子表面及表面原子的特點：納米粒子表面及表面原子的特點：1）具有大量未被原子占據的位置或空間。）具有大量未被原子占據的位置或空間。2）具有低的配位數和密度。）具有低的配位數和密度。3）大的原子均方

10、間距。）大的原子均方間距。4）存在三叉晶界（也稱旋錯）存在三叉晶界（也稱旋錯 Disclination）。）。2023-2-19114、宏觀量子隧道效應、宏觀量子隧道效應 近來，人們發現一些宏觀量，例如微顆粒的磁近來，人們發現一些宏觀量，例如微顆粒的磁化強度，量子相干器件中的磁通量等也具有隧道效化強度，量子相干器件中的磁通量等也具有隧道效應，稱為宏觀的量子隧道效應。應，稱為宏觀的量子隧道效應。微觀粒子具有貫穿勢壘的能力稱為隧道效應。微觀粒子具有貫穿勢壘的能力稱為隧道效應。宏觀量子隧道效應無論在基礎研究還是實際應宏觀量子隧道效應無論在基礎研究還是實際應用方面都有著非常重要的意義，它限定了磁帶、磁

11、用方面都有著非常重要的意義，它限定了磁帶、磁盤進行信息儲存的時間及空間極限。盤進行信息儲存的時間及空間極限。2023-2-1912二、二、納米材料的制備方法（納米材料的制備方法（1 1）1、氣相制備法、氣相制備法 將高溫的蒸氣在冷阱中冷凝或在襯底上將高溫的蒸氣在冷阱中冷凝或在襯底上沉積和生長出低維納米材料的方法。沉積和生長出低維納米材料的方法。采用氣相法可合成納米粉體、納米絲和采用氣相法可合成納米粉體、納米絲和生長出超晶格薄膜和量子點等。生長出超晶格薄膜和量子點等。物理物理氣相沉積法（氣相沉積法（PVD）化學化學氣相沉積法（氣相沉積法（CVD）2023-2-1913二、二、納米材料的制備方法（

12、納米材料的制備方法（2 2）2、液相合成法、液相合成法 先將所需組分溶解在液體中形成均相溶先將所需組分溶解在液體中形成均相溶液，然后通過反應沉淀得到所需組分的前驅液，然后通過反應沉淀得到所需組分的前驅物，再經過熱分解得到所需物質。物，再經過熱分解得到所需物質。沉淀法（沉淀法（Precipitation）微乳液法微乳液法（Micro-emulsion）溶膠溶膠-凝膠法凝膠法（Sol-gel method）電解沉積法電解沉積法（Electrodeposition）水解法水解法（Hydrolyzation）溶劑蒸發法溶劑蒸發法（Solvent Evaporation）2023-2-1914二、二、納

13、米材料的制備方法（納米材料的制備方法（3 3）3、固相制備法、固相制備法 固體材料在不發生熔化、氣化的情況下使固體材料在不發生熔化、氣化的情況下使原始晶體細化或反應生成納米晶體的過程。原始晶體細化或反應生成納米晶體的過程。機械研磨法（機械研磨法（Mechanical Milling）固相反應法固相反應法（Solid Reaction）大塑性變形法大塑性變形法（Severe Plastic Deformation）非晶晶化法非晶晶化法（Crystallization of Amorphous Materials）表面納米化法表面納米化法（Surface Nanocrystallization）2

14、023-2-1915二、二、納米材料的制備方法（納米材料的制備方法（4 4）4、自組裝、模板合成和納米印刷、自組裝、模板合成和納米印刷 納米材料和結構的自組裝、模板合成和納米印刷技納米材料和結構的自組裝、模板合成和納米印刷技術，是納米技術的熱點和前沿研究課題，它集合了物理術，是納米技術的熱點和前沿研究課題，它集合了物理學、化學、生物學和材料科學的許多重要的研究成果。學、化學、生物學和材料科學的許多重要的研究成果。納米材料的自組裝，是在合適的物理、化學條件納米材料的自組裝，是在合適的物理、化學條件下，原子團、大分子、納米絲或納米晶體等結構單元，下，原子團、大分子、納米絲或納米晶體等結構單元，通過

15、氫鍵、范德華力、靜電力等非共價鍵的相互作用，通過氫鍵、范德華力、靜電力等非共價鍵的相互作用，親水親水-疏水相互作用等自發地形成具有納米結構材料疏水相互作用等自發地形成具有納米結構材料的過程。的過程。自組裝自組裝（Self-Assembly）自組裝自組裝的過程無外來因素的影響的過程無外來因素的影響2023-2-1916二、二、納米材料的制備方法（納米材料的制備方法（5 5）這種方法首先需要制備模板，模板根據其結構的這種方法首先需要制備模板，模板根據其結構的不同可分為軟模板和硬模板兩大類。不同可分為軟模板和硬模板兩大類。軟模板主要應用于介孔或多孔材料的自組裝過程，軟模板主要應用于介孔或多孔材料的自

16、組裝過程，合成物的結構與模板的有序孔結構或膠體晶結構相同。合成物的結構與模板的有序孔結構或膠體晶結構相同。硬模板通常為多孔的薄膜或厚膜，反應物在模板硬模板通常為多孔的薄膜或厚膜，反應物在模板孔洞限制的介質環境中填充模板中孔洞，以獲得具有孔洞限制的介質環境中填充模板中孔洞，以獲得具有模板孔洞尺寸和排列相同的納米材料或結構。模板孔洞尺寸和排列相同的納米材料或結構。模板合成模板合成（Template Synthesis）2023-2-1917二、二、納米材料的制備方法（納米材料的制備方法（6 6）納米印刷技術納米印刷技術（Nanolithography Techniques）納米印刷技術納米印刷技術

17、主要包括電子束平版印刷、主要包括電子束平版印刷、X-射線射線平版印刷和極紫外線平板印刷。平版印刷和極紫外線平板印刷。2023-2-1918三、三、納米材料的力學性能納米材料的力學性能1）納米材料的彈性模量較常規本體材料的彈性）納米材料的彈性模量較常規本體材料的彈性模量降低了模量降低了30%50%。2）納米金屬材料的硬度或強度是本體（塊體）納米金屬材料的硬度或強度是本體（塊體）金屬材料的金屬材料的27倍。倍。3）納米材料具有負的）納米材料具有負的Hall-Petch關系，即隨著晶關系，即隨著晶粒尺寸的減小，材料的強度降低。粒尺寸的減小，材料的強度降低。4）在較低的溫度下，如室溫附近脆性的陶瓷或）

18、在較低的溫度下，如室溫附近脆性的陶瓷或金屬間化合物在具有納米晶時，由于擴散相變機金屬間化合物在具有納米晶時，由于擴散相變機制而具有塑性或是超塑性。制而具有塑性或是超塑性。2023-2-1919納米納米Al合金的超塑性合金的超塑性三、三、納米材料的力學性能納米材料的力學性能（2）納米鎳在不同溫度下的納米鎳在不同溫度下的應力應力-應變曲線應變曲線2023-2-1920納米陶瓷納米陶瓷 復合材料的超塑性復合材料的超塑性三、三、納米材料的力學性能納米材料的力學性能（3）2023-2-19211、電導的尺寸效應、電導的尺寸效應三、三、納米材料的電學性能納米材料的電學性能（1）晶粒尺寸和溫度對納米晶粒尺寸

19、和溫度對納米Pd塊體電阻率的影響塊體電阻率的影響 納米金屬塊體材料的電納米金屬塊體材料的電導隨著晶粒尺寸的減小而減導隨著晶粒尺寸的減小而減小且有負的電阻溫度系數。小且有負的電阻溫度系數。2023-2-19222、納米金屬絲的電導量子化、納米金屬絲的電導量子化三、三、納米材料的電學性能納米材料的電學性能（2）根據測不準原理，根據測不準原理，E E t t h h，其中其中h h為普朗克常數為普朗克常數 電導量子可電導量子可G0可由測不準原理求得?？捎蓽y不準原理求得。根據電導定義，根據電導定義，G=I/V，V為電位差，電流為電位差，電流I為為單位時間單位時間 t通過的電量通過的電量 Q。由于量子限

20、制，對于一個單通道，由于量子限制，對于一個單通道，Q=e，電化學，電化學位差位差 E=e V，由此可以得出：，由此可以得出：2023-2-19232、納米金屬絲的電導量子化、納米金屬絲的電導量子化三、三、納米材料的電學性能納米材料的電學性能（3）金納米絲聯結形成及分離金納米絲聯結形成及分離過程中電導呈臺階式變化過程中電導呈臺階式變化 用用STM形成納米顆粒聯結及分形成納米顆粒聯結及分離過程示意圖離過程示意圖結論：每個通道的最大電導不能大于結論：每個通道的最大電導不能大于G0=2e2/h2023-2-19243、電導波動及巨電導震蕩、電導波動及巨電導震蕩三、三、納米材料的電學性能納米材料的電學性

21、能（4）受脈沖激光照射后金納米受脈沖激光照射后金納米絲電導的變化絲電導的變化激光波長激光波長=488nm，能量，能量E=110 J 金絲納米收縮區的尺寸在脈金絲納米收縮區的尺寸在脈沖激光照射前后的變化沖激光照射前后的變化 外部環境的改變能強烈地改變直徑為幾個外部環境的改變能強烈地改變直徑為幾個nm的金屬絲的電導，引起電導的激烈震蕩的金屬絲的電導，引起電導的激烈震蕩2023-2-19253、電導波動及巨電導震蕩、電導波動及巨電導震蕩三、三、納米材料的電學性能納米材料的電學性能（5）激光波長激光波長=800nm，能量，能量E=530 J激光波長激光波長=800nm，能量，能量E=100 J2023

22、-2-19263、電導波動及巨電導震蕩、電導波動及巨電導震蕩三、三、納米材料的電學性能納米材料的電學性能（6）金屬納米絲巨電導震蕩的振幅和弛豫時間取決金屬納米絲巨電導震蕩的振幅和弛豫時間取決于初始電導和激光的脈沖時間及輸出的能量。于初始電導和激光的脈沖時間及輸出的能量。較低的初始電導能產生較大的振幅，初始電導大較低的初始電導能產生較大的振幅，初始電導大于于200G0，則電導振幅很小。，則電導振幅很小。能量適中，持續時間約為能量適中，持續時間約為2ms的近線性脈沖能產的近線性脈沖能產生最大的電導振幅，同時弛豫時間亦短。生最大的電導振幅，同時弛豫時間亦短。持續時間大于持續時間大于20ms的脈沖不僅

23、不能使振幅增大，的脈沖不僅不能使振幅增大，反而會使弛豫時間增長。反而會使弛豫時間增長。2023-2-19274、納米材料的介電性能、納米材料的介電性能三、三、納米材料的電學性能納米材料的電學性能（7）BaTiO3單晶的介電常數與溫度的關系單晶的介電常數與溫度的關系納米納米BaTiO3的室溫介電常數與平均晶的室溫介電常數與平均晶粒的關系粒的關系2023-2-19284、納米材料的介電性能、納米材料的介電性能三、三、納米材料的電學性能納米材料的電學性能（8）BaTiO3材料具有非常高的介電常數，被稱為電子工業的支柱。材料具有非常高的介電常數，被稱為電子工業的支柱。BaTiO3在高于在高于120oC

24、（393K）時屬于立方晶系，）時屬于立方晶系，為非極性結構的順電相。當溫度降至為非極性結構的順電相。當溫度降至120oC發生順電發生順電-鐵電相變，由立方晶變為四方晶，具有沿鐵電相變，由立方晶變為四方晶，具有沿c軸發生自軸發生自發極化的強鐵電性。發極化的強鐵電性。此時，用很小的外加電場力在單晶的此時，用很小的外加電場力在單晶的a軸方向所測軸方向所測到相對介電常數可達到相對介電常數可達6000，而在，而在c軸上的介電常數僅為軸上的介電常數僅為數百。數百。2023-2-19291、矯頑力、矯頑力四、四、納米材料的磁學性能納米材料的磁學性能（1）一些鐵合金的矯頑力與晶粒尺寸一些鐵合金的矯頑力與晶粒尺

25、寸D的關系的關系2023-2-19302、超順磁性、超順磁性四、四、納米材料的磁學性能納米材料的磁學性能（2）指的是當微粒體積足夠小時，熱運動能對微粒指的是當微粒體積足夠小時，熱運動能對微粒自發磁化方向產生影響而引起的磁性。自發磁化方向產生影響而引起的磁性。處于超順磁狀態的材料具有兩個特點：處于超順磁狀態的材料具有兩個特點：1）無磁滯回線；）無磁滯回線；2）矯頑力為零。）矯頑力為零。Co-Cu合金中富合金中富Co粒子的超順磁性粒子的超順磁性2023-2-19313、巨磁電阻效應、巨磁電阻效應四、四、納米材料的磁學性能納米材料的磁學性能（3）由磁場引起的材料電阻變化現象稱為磁電阻或由磁場引起的材

26、料電阻變化現象稱為磁電阻或磁阻效應（磁阻效應（Magnetoresistance，MR）。）。普通材料的磁阻效應很小，最大值不到普通材料的磁阻效應很小，最大值不到2.5%。1988年發現超過年發現超過50%的巨磁電阻效應的巨磁電阻效應（Giant MR，GMR）1993年發現年發現 R/R可達可達103106的龐磁電阻效應的龐磁電阻效應（Colossal MR，CMR）1995年發現年發現磁性隧道結在室溫下大于磁性隧道結在室溫下大于10%的的GMR效應效應2023-2-19323、巨磁電阻效應、巨磁電阻效應四、四、納米材料的磁學性能納米材料的磁學性能（4）GMR效應效應 Fe/Cr多層膜的結構

27、多層膜的結構a)零磁場時零磁場時 b)超過飽和磁場超過飽和磁場Hs時時 Fe/Cr多層膜的多層膜的GMR效應效應 2023-2-19333、巨磁電阻效應、巨磁電阻效應四、四、納米材料的磁學性能納米材料的磁學性能（5）非磁性導體隔離層對非磁性導體隔離層對GMR效應效應 的影響的影響 GMR效應對于非磁性導體隔離層的厚度十分敏感。效應對于非磁性導體隔離層的厚度十分敏感。2023-2-19343、巨磁電阻效應、巨磁電阻效應四、四、納米材料的磁學性能納米材料的磁學性能（6）a）相鄰磁層磁矩反平行排列）相鄰磁層磁矩反平行排列b）相鄰磁層磁矩平行排列）相鄰磁層磁矩平行排列c）與）與a對應的電阻網絡示意圖對

28、應的電阻網絡示意圖 d）與）與b對應的電阻網絡示意圖對應的電阻網絡示意圖 GMR效應的二流體模型效應的二流體模型2023-2-19351、激子、激子五、五、納米材料的光學性能納米材料的光學性能（1）電子和空穴復合時便電子和空穴復合時便發光，即以光子的形式釋發光，即以光子的形式釋放出能量。放出能量。激子（激子（Exciton）可以簡單地理解為束縛的電子）可以簡單地理解為束縛的電子-空穴對?？昭▽?。在價帶自由運動的空穴和在導帶自由運動的電子，通過庫在價帶自由運動的空穴和在導帶自由運動的電子，通過庫侖相互作用束縛在一起，形成束縛的電子侖相互作用束縛在一起，形成束縛的電子-空穴對就形成激子?？昭▽托?/p>

29、成激子。2023-2-19362、光譜線及移動、光譜線及移動五、五、納米材料的光學性能納米材料的光學性能（2）不同尺寸的不同尺寸的CdS納米微粒的納米微粒的可見光可見光-紫外吸收光譜比較紫外吸收光譜比較 1、藍移、藍移 當納米粒子尺寸變小后其所發出的光向波長短的當納米粒子尺寸變小后其所發出的光向波長短的方向移動的現象。反之，光吸收帶移向長波方向的現象稱方向移動的現象。反之，光吸收帶移向長波方向的現象稱為紅移。為紅移。2023-2-19373、納米材料的光發射特性、納米材料的光發射特性五、五、納米材料的光學性能納米材料的光學性能（3）CdS納米微粒的發射光譜納米微粒的發射光譜三條曲線分別對應于不

30、同方法三條曲線分別對應于不同方法制備的不同尺寸的樣品制備的不同尺寸的樣品2023-2-19383、納米材料的光發射特性、納米材料的光發射特性五、五、納米材料的光學性能納米材料的光學性能（4）納米納米Si微粒室溫下的發射光譜微粒室溫下的發射光譜粒徑粒徑 d1d2d3埋于埋于BaO介質中介質中Ag納米微粒的納米微粒的光致熒光增強光致熒光增強2023-2-19391、納米材料熔點、納米材料熔點六、六、納米材料的熱力學性質納米材料的熱力學性質（1）幾種納米金屬粒子的熔點降低現象幾種納米金屬粒子的熔點降低現象2023-2-19402、納米晶體的熱容、納米晶體的熱容六、六、納米材料的熱力學性質納米材料的熱

31、力學性質（2）幾種納米薄膜材料的等容比熱與相應塊體材幾種納米薄膜材料的等容比熱與相應塊體材料等容比熱的比值與原子層數料等容比熱的比值與原子層數N的關系的關系2023-2-19412、納米晶體的熱容、納米晶體的熱容六、六、納米材料的熱力學性質納米材料的熱力學性質（3）表格中列出了不同制備方法對納米晶體過剩等壓比熱的影響。表格中列出了不同制備方法對納米晶體過剩等壓比熱的影響。惰性氣體冷凝法和高能球磨法所制備的納米晶的過剩比熱很大；而非惰性氣體冷凝法和高能球磨法所制備的納米晶的過剩比熱很大；而非晶晶化和電解沉積法制備的納米晶卻很小。原因：不同制備方法在材料中晶晶化和電解沉積法制備的納米晶卻很小。原因

32、：不同制備方法在材料中引入的缺陷密度不同。引入的缺陷密度不同。2023-2-19422、高分子納米薄膜的熱容、高分子納米薄膜的熱容六、六、納米材料的熱力學性質納米材料的熱力學性質（4）2023-2-1943 4 高分子物理研究與應用中的一些經典事例高分子物理研究與應用中的一些經典事例 1.BOPP1.BOPP開發中遇到的基礎問題開發中遇到的基礎問題 在高分子科學中基礎研究與應用研究在高分子科學中基礎研究與應用研究密不可分密不可分2.光子晶體光子晶體3M3M與與DOWDOW之間的一次技術轉移之間的一次技術轉移3.尼龍在二戰后從軍用走向民用尼龍在二戰后從軍用走向民用2023-2-1944 An expert is someone who knows more and more about less and less untill,eventually,he knows everything about nothing.
