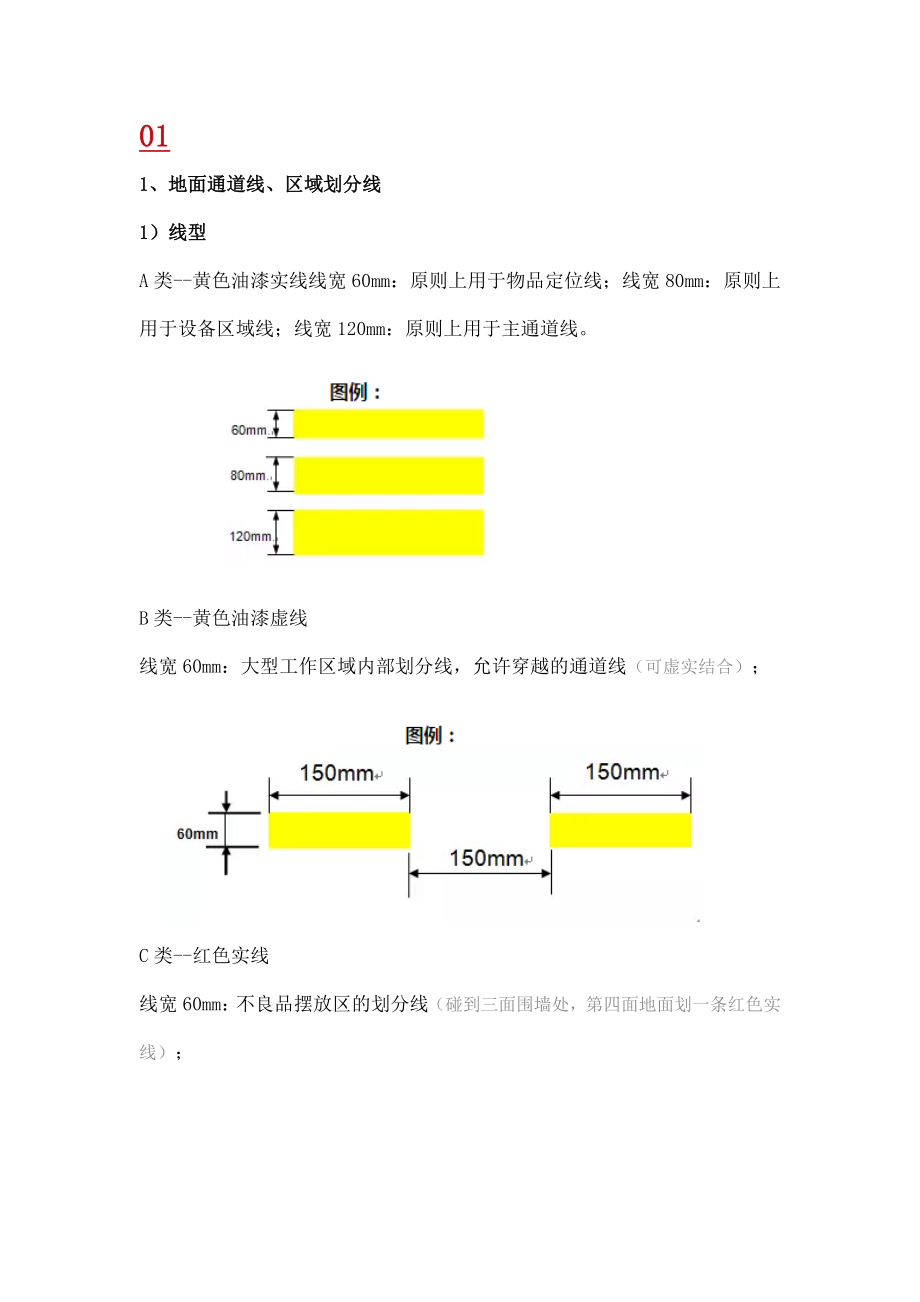

1、011、地面通道線、區域劃分線1）線型A類-黃色油漆實線線寬 60mm：原則上用于物品定位線；線寬 80mm：原則上用于設備區域線；線寬120mm：原則上用于主通道線。B類-黃色油漆虛線線寬60mm：大型工作區域內部劃分線，允許穿越的通道線（可虛實結合）；C類-紅色實線線寬60mm：不良品擺放區的劃分線（碰到三面圍墻處，第四面地面劃一條紅色實線）；D類-黃色與黑色組成的斜紋斑馬線（傾斜45）危險品區域線、警示區域線，消防通道線；2)定位線A類設備的定位：所有設備與工作臺的定位均用黃色四角定位線，工作臺的四角定位線的內空部分注明“XX工作臺/設備”字樣。B類不良品區（廢棄物的回收桶、箱、不良品放
2、置架）定位用紅色線，如果定位范圍小于40cm40cm，則直接采用封閉實線框定位；C類消防器材、油類、化學品等危險物品的的定位使用紅白警示定位線；D類物料碼放架與形狀規則的常用物品、所有可以移動或容易移動的設備的定位使用黃色四角定位線；02E類消防栓、配電柜等禁放物品的開門區域處的定位使用黃白相間的斑馬式填充線； F類移動式設備的定位（如液壓叉車、電動叉車、物料周轉車等）使用黃線四周定位線，并標明起動方向；G類-貨架的定位H 類-門開閉線I 類-限高線J類-警示范圍線設置在墻面的消防栓；配電柜、配電箱、電氣控制柜等；提醒作業操作注意的區域、提醒行走注意的區域、提醒碰頭的部位等；K類-臺面物品定位
3、待加工零件、已加工零件、作業工具，檢查工具、記錄表、小物盒；03通道劃線刷油漆的注意事項因電腦顯示效果與實際顏色有一定的偏差，可根據各種顏色(明黃色、天藍色、大紅色、標準綠色)的實際效果調配顏色，但要求與電腦所顯示的色樣效果接近，且在工廠內部保持一致。4、工具標識牌公司統一訂制的工具柜、模具架、物品柜標識牌（貼在柜門左上角），標明工具類別，負責人。以上規定各單位在具體執行時可作個別調整，如一些只需標識名稱的簡單場合可自行打印制作，但要求醒目、美觀，力求單位內部統一規范。5、車間物料標識牌車間內部的物料放置點、待加工、已加工物料放置點，對物料名稱、數量、規格以及最大上限的控制。6、區域標識牌設置7、其他注意事項垃圾桶不靠墻定點存放，定時清理，不得外溢和積壓。工作場所定置圖要規劃和顯示出： 生產場地（或班組區域位置） 通道 在制品周轉地 垃圾存放點 其他工作或生產現場內，凡定置圖中未注明的設施和物品應予以清除，做到圖物相符。車間里面的窗戶不能懸掛窗簾或其他障礙物。班組休息區有明確的定置與標語。
劃線及標識管理要求
